增大截面加固方法

大截面加固方法
1.     柱的加固

1.1采用增大截面的加固方法，原结构的尺寸大约为240*240，配筋为4根12的构造纵筋。
1.2现将柱的截面增大到360*360的尺寸。

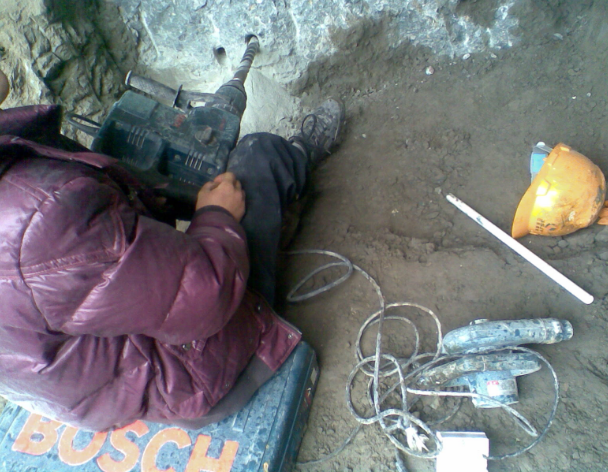

1.3在四面植入11根直径为16的钢筋，纵向钢筋的连接采用化学植筋技术实现。
1.4外包箍筋采用8毫米的二级钢，间距为100毫米。
1.5采用C30的混凝土进行浇注。
1.6浇注完成后在混凝土达到75%的强度后，在表面在采用CFRP碳纤维布进行再次加固，以实现对柱的延性提高，从而达到提高柱抗震性能的目的。
具体数据见施工图。
2.     梁的加固
采用增大截面的加固方法，原结构的尺寸大约为240*1600，在梁的地面植入5根16的纵向钢筋，混凝土采用C30等级。纵向钢筋的连接采用化学植筋技术实现。
具体数据见施工图。
以上钢筋均采用二级钢。
施工图

本图加固技术用于锦绣路X小区,加固设计网站http://www.shjgu.com/
