碳纤维加固梁的图纸如何看懂

碳纤维加固梁底的表示法

通过以下解释可以看懂碳纤维加固梁的图纸了

注写内容	示例
梁编号	例 JKL1。表示加固框架梁1
原梁截面尺寸和倒角半径b*h(r)	例:300*500(25),表示原梁截面宽度300，高度500，倒角半径为25
梁底碳纤维层数和宽度	例：2t-300，表示2层碳布，宽度为300长度为梁净跨度例：1T-300*2800+1T-300，表示1层碳布第1层宽度为300，长度为2800，居中布置，第2层宽度为300，长度为梁净跨度
U形箍宽度、轴线间距及分布长度	例:1U-200@300（1200）/400,表示1层碳纤维布U形箍，宽度200，轴间距在加密区为300，分布长度为1200，非加密区轴线间距为400，例:1U-200@300 表示1层碳纤维布U形箍,宽度为200，沿梁全长加固。轴线距离为300 例:1u-200@300（1200）/-,表示1层碳纤维布U形箍，宽度为200，轴线间距在加密区为300，分布长度1200非加密区不进行加固例:1U-2*200@300.表示1层碳纤维布U形箍宽度为200，支座两端各2个，轴线距离为300
压条尺寸	例： 1Y-100，表示1层压条，宽度为100，沿梁跨通长粘贴例： 1Y-100*1500，表示1层压条，宽度为100，长度为1500，梁两端每侧各粘1条
备注	1.当仅进行斜截面抗剪加固时，梁底碳纤维可缺省，U型箍和压条的表示法同上 2.第一肢U型箍离柱边间距不小于50

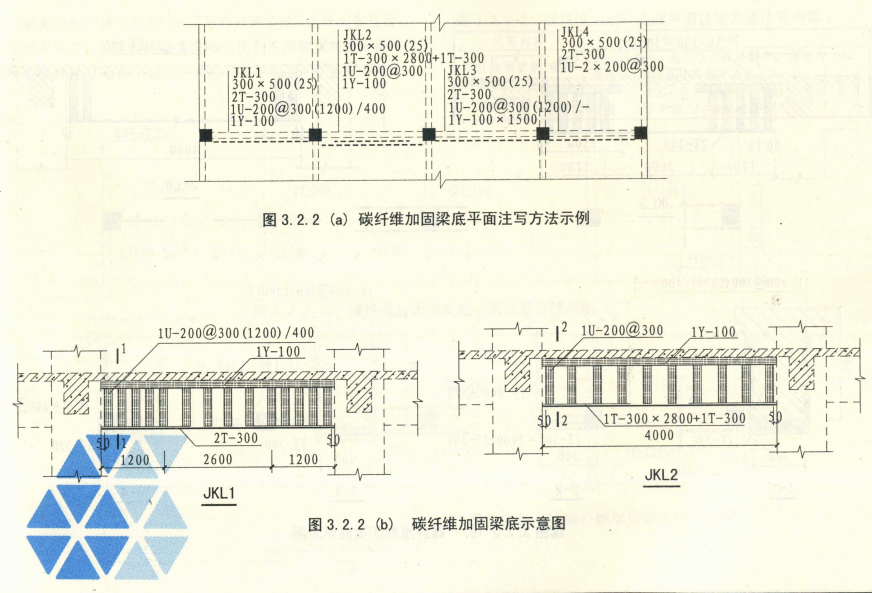

以下为碳纤维加固梁底平面图纸

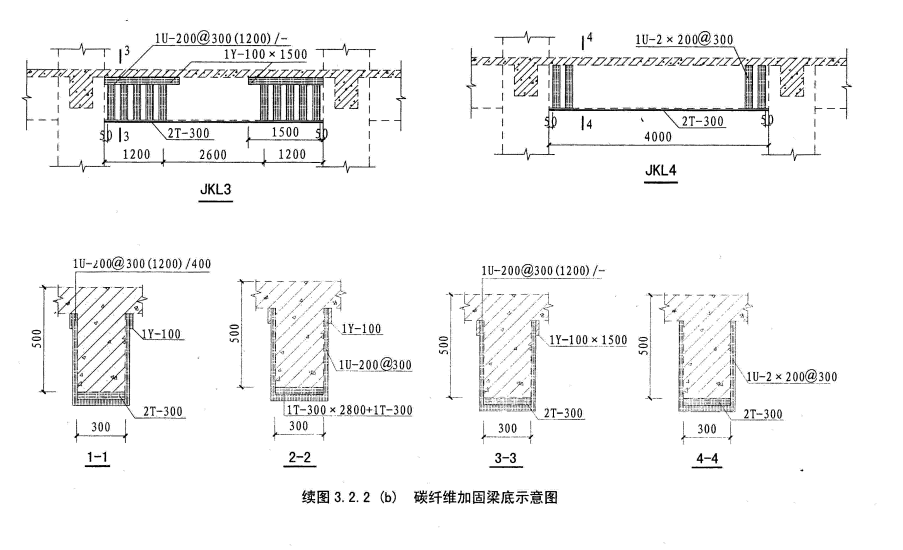

以下为碳纤维加固梁侧平面图纸
