工程模板受力计算

一、  参数信息

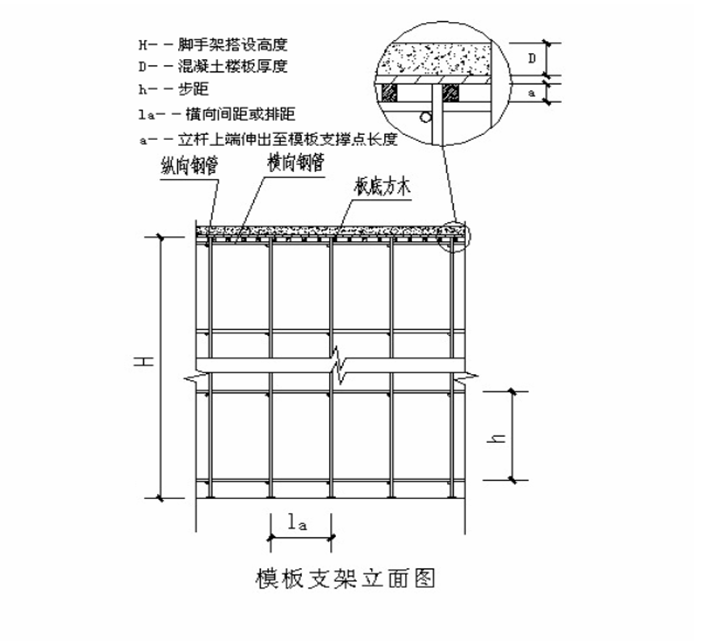

1脚手架参数

立杆横向间距或排距la(m):1.20；立杆纵向间距或跨距lb(m):1.20；立杆步距h(m):1.50立杆上端伸出至模板支撑点长度(m):0.10；模板支架计算高度H(m):5.50采用的钢管(mm):Φ48×3.0 扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80； 板底支撑连接方式:方木支撑；

2.荷载参数

模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；楼板混凝土厚度(mm):3.000；施工均布荷载(kN/m2):1.000；

3.木方参数

木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方的截面宽度(mm):60.00；木方的截面高度(mm):80.00；

二、模板支撑方木的计算:

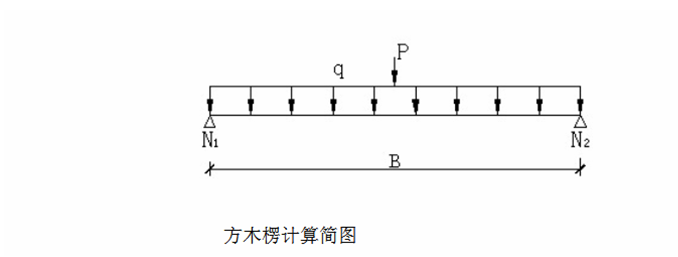

方木按照简支梁计算，其惯性矩I和截面抵抗矩W分别为:

W=6.000×8.000×8.000/6=64.00cm3；

I=6.000×8.000×8.000×8.000/12=256.00cm4；

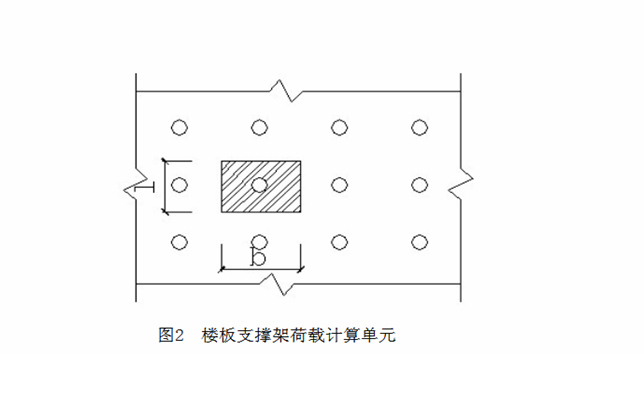

1.荷载的计算：

(1)钢筋混凝土板自重(kN/m)：

q1=25.000×0.250×0.003×10-3=0.019kN/m；

(2)模板的自重线荷载(kN/m):

q2=0.350×0.250=0.088kN/m；

(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：p1=(1.000+2.000)×1.200×0.250=0.900kN；

2.方木抗弯强度验算:

最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，

3.方木抗剪验算：最大剪力的计算公式如下:

Q=ql/2+P/2

截面抗剪强度必须满足:

T=3Q/2bh<[T]

其中最大剪力:

V=1.200×0.128/2+1.260/2=0.706kN；

方木受剪应力计算值

T=3×706.500/(2×60.000×80.000)=0.221N/mm2；

方木抗剪强度设计值[T]=1.400N/mm2；

方木受剪应力计算值为0.221N/mm2小于方木的抗剪强度设计值1.400N/mm2，满足要求!

一、木方支撑钢管计算:

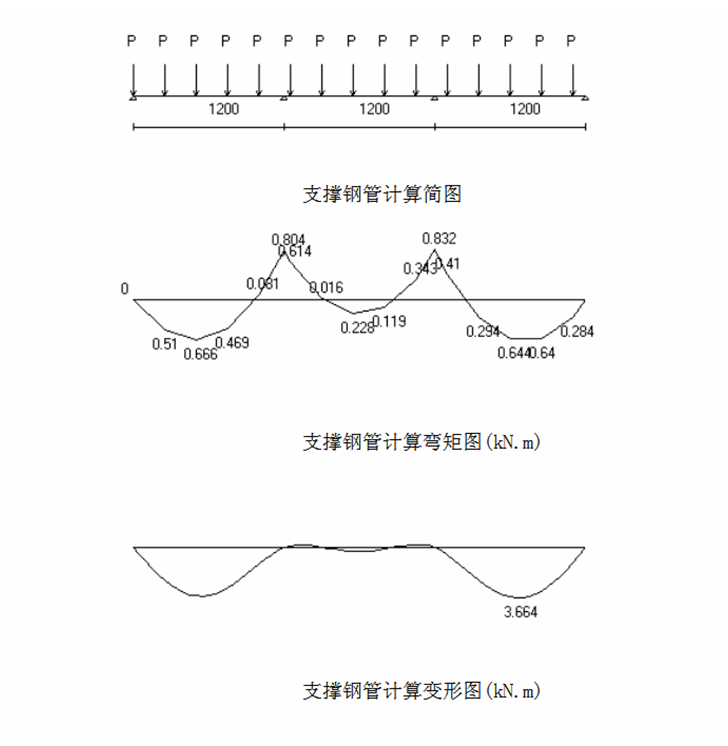

支撑钢管按照集中荷载作用下的三跨连续梁计算；

集中荷载P取纵向板底支撑传递力，P=0.128×1.200+1.260=1.413kN；
