静压锚杆桩施工方案

本工程实验楼采用锚杆静压桩桩长21m，共190根；教学楼采用锚杆静压桩桩长21m，共121根；图书馆采用锚杆静压桩桩长21m，共12根。桩段长度2~3m本工程施工时共布置2台静压锚杆桩机。

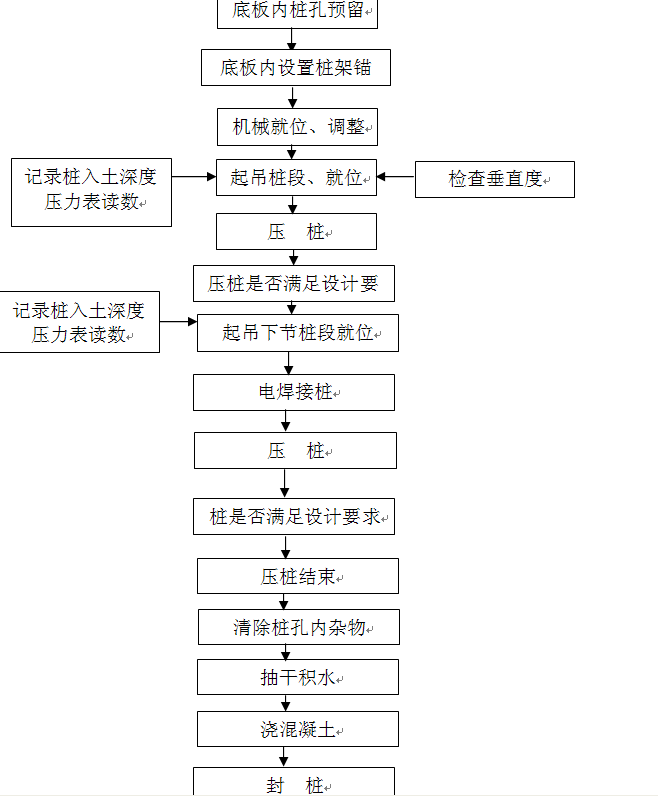

施工工艺流程

一施工准备

1、由于桩架将承受约600KN的上拔力，因此各部位连接件在确保牢固后才能进行施工，同时检查液压系统元件接头油管是否松动、破损及各连接件是否漏油。

2、桩制作应根据施工顺序及进度进场，根据桩长21m，分段数另定。

3、桩进场堆放场地要平整，堆放高度不宜太高，防止损坏。

二、压桩施工

（1）压桩架安装时必须保持平面内外垂直，底座固定牢靠，防止桩架晃动。在沉桩过程中，随时检查并调整。

（2）用葫芦将桩段起吊就位扶直，套主桩帽使千斤顶与桩段轴线保证在一垂直线上，待检查桩位正确、垂直度符合规范和设计要求时，方可开始压桩作业。初施预压力时力求轻压，以利保证桩的垂直度，当发生倾斜时及时纠正或拔出重新就位。重复进行压桩和接桩。

（3）接桩：下节桩应在的地坪面上冒高250mm~300mm工作高度，安装内衬套，均匀对称施焊、焊缝饱满。

（4）压桩：施工应匀速、连续，每20cm为一次进尺压桩。严格控制压桩垂直度，控制桩的入土深度，正确压至桩的设计标高（以标高控制为依据）。

（5）做好每根桩的实测数据记录，做到边做边记录。

（6）压桩完，在桩孔顶加盖钢板盖以防杂物掉入孔内，发生安全事故。

三、封桩施工

按静压桩设计要求，桩送至设计标高，桩顶锚入底板内50mm。

四、质量要求和控制措施

（1）钢管桩埋设要求相对位置正确，埋设垂直，且钢管桩四周相应基面须平整。

（2）对桩制作质量进行控制，包括长度、桩端平整度、桩端平面与桩身中心的倾斜，利用钢卷尺及卡尺进行复测，允许偏差满足设计要求和规范标准。桩段间采用焊接连接。

（3）桩堆放场地要平整，防止其他物件碰撞而损伤，堆放高度不得超过3层。

（4）压桩架就位要保持平面内外垂直，底座固定要牢靠，施工过程中要随时检查、调整。

（5）桩段就位必须保持垂直，用线锤复测垂直度。千斤顶与桩段轴线保持在同一垂直线上，由验收后方可施工。

（6）接桩时下节桩面应控制在地坪面以上有效的接桩高度，以便保证焊接质量。

（7）桩焊接采用手工焊，必须使用与桩预埋件材质相配的干燥焊条。

（8）选用适当的焊接电流、电压、速度、焊枪角度。

（9）焊接质量符合设计和规范要求，并由监理进行验收合格后方可进行施工。

（10）上、下节桩施焊必须对称，均匀焊接防止焊接冷却后发生变形，影响垂直度。焊接完毕后必须待5分钟冷却，检验合格后方可进行压桩。

（11）压桩过程中必须使千斤顶与桩段轴线保证在同一垂直线上，不得偏压，必须用2只线锤在二维方向设置，校核桩身垂直度，确保桩段垂直度控制在1.5%以下。

（12）一根桩的压桩施工不得中途停顿，应一次到位，如必须中途停顿时桩尖应停留在软土层中，且停歇时间不宜超过24小时。

五、安全措施

（1）进入现场施工，必须严格遵守安全生产六大纪律，施工人员必须分工明确，负责人应对每个作业人员进行安全岗位交底，同时必须认真纪录。

（2）离桩孔5米范围外设警戒线，压桩过程中，人员必须在警戒线外，严禁非作业人员靠近。

（3）参加作业人员必须熟悉施工组织设计和机械性能，严格按施工组织设计施工。

（4）作用时必须专人负责，统一指挥，统一信号，一切作业人员必须听从指挥，每天作业前，应对机械设备进行全面检查，严禁使用不合格工具。

（5）作业人员必须小心认真，作业期间严禁喝酒，注意上方落物，吊装桩时，检查索具，避免桩滑脱伤人。

（6）所有作业人员在负责人的指挥下进入警戒线，作业后，立即撤出警戒线。
