外粘型钢法详细介绍

外粘型钢法详细介绍

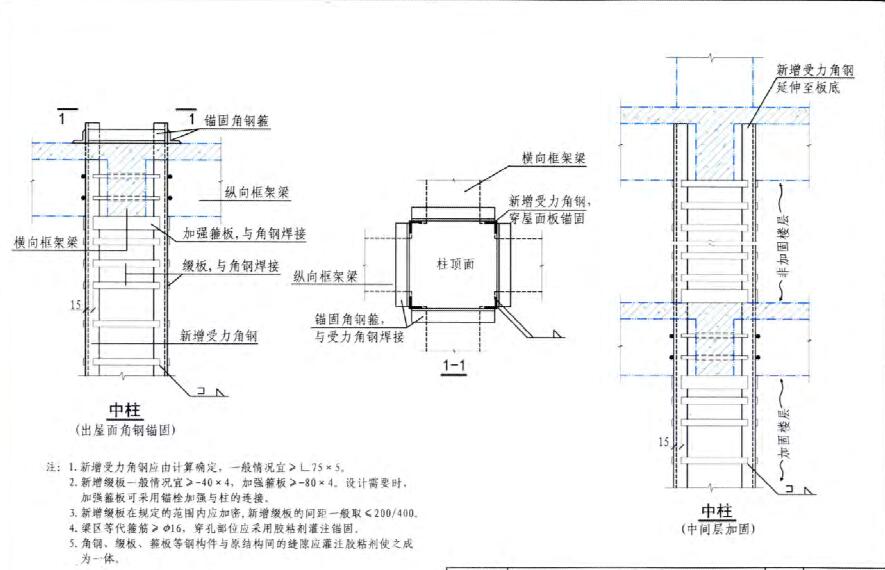

1.外粘型钢法适用 于提高柱的正截面承载 力及斜截面承载力的力口因。

2新增 受力角钢应由计算确定，一般情况宜；；. L75 x5 0

3新增缀板 一般情况宜》 －40 x 4 ， 加强箍板》 －8 0 x 4 0 设计需要时，

加强箍板可采用锚栓加强 与柱的连接。

4 新增缀板在规定的范围内应力口密 ， 新增缀板的问距 一般取 ＜ 200/ 400。

5 ＇梁区等代箍筋》 φ16 ， 穿孔部位应采用胶粘剂灌注锚 固。

6. 角钢 、 缀板、 箍板、 连接板等钢构件与原结构间的缝隙应 灌注胶粘剂使之 成为 一体。

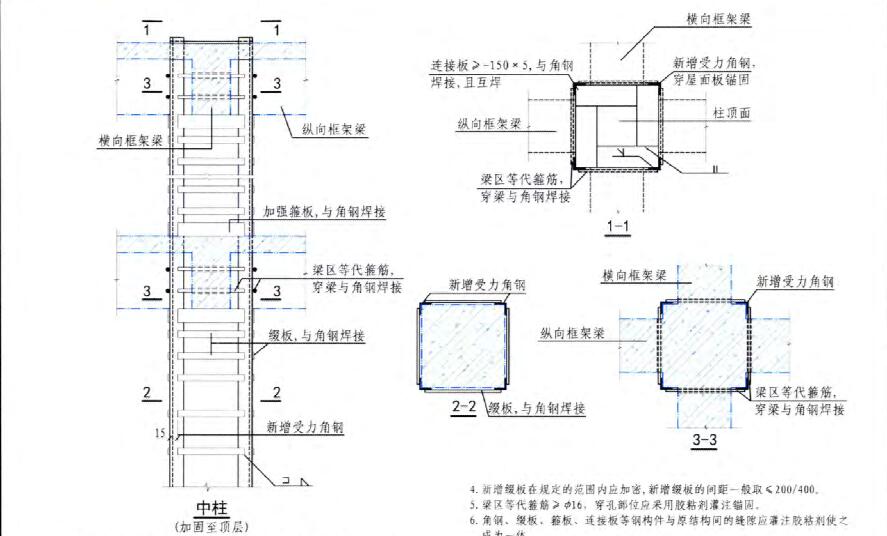

图二

1. 新增受力角钢应由计算确定， 一般情况宜》 L 75 x 50

2.新增缀板 一 般情况宜＞－40 x 4 ，加强箍板》－80 x 4 。 设计需要时， 加强箍板可采用锚栓加强与柱的连接 。

3 .新增缀板在规定的范围内应加密，新增缀板的问距 一般取 ζ200/ 400 0 4.梁区等代箍筋》 φ16 ， 穿孔部位应采用胶粘剂灌注锚团 。

5 .角钢、缀板、箍板等钢构件与原结构问的缝隙应灌注胶粘剂使之成 为 一体。

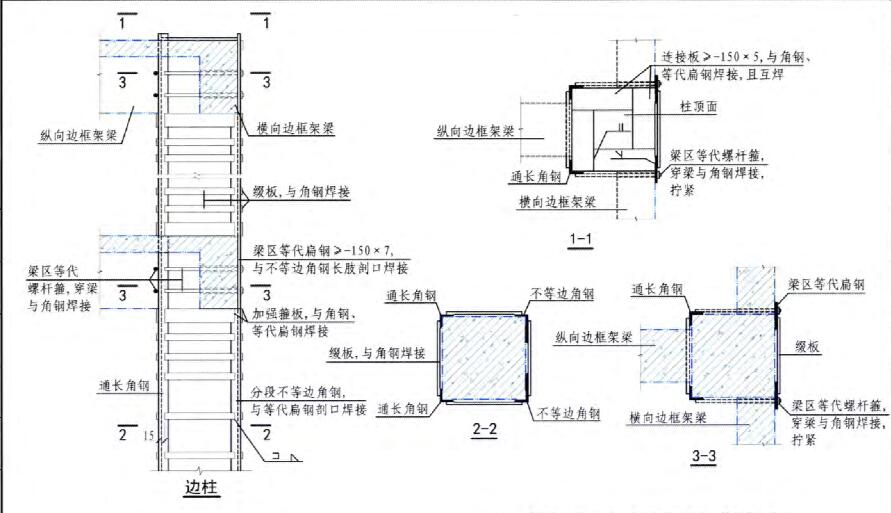

图三

1. 新增受力角钢应由计算确定，一般情况宜＞ L 75 × So
2. 新增缀板一般情况宜》－40 x 4 ，加强箍板》－80 x 4 0 设计需要时，加强箍板可

采用锚检加强与柱的连接 。 www.shjgu.com

3. 新增缀板在规定 的范围内 应加密，新增缀板的问距一般取《 2 00/400。

4. 分段不等边角钢》 LI 10 × 70 x 7， 与等代扁钢剖口焊接，计算中只考虑长肢强度

.梁区等代螺杆箍〉 φ16 ，穿孔部位应采用胶粘剂灌注锚固。

6角钢 、 缀板、 箍板、扁钢 、 连接板等钢构件与原结构间的 缝隙应灌注 胶粘剂使之成为 一体。

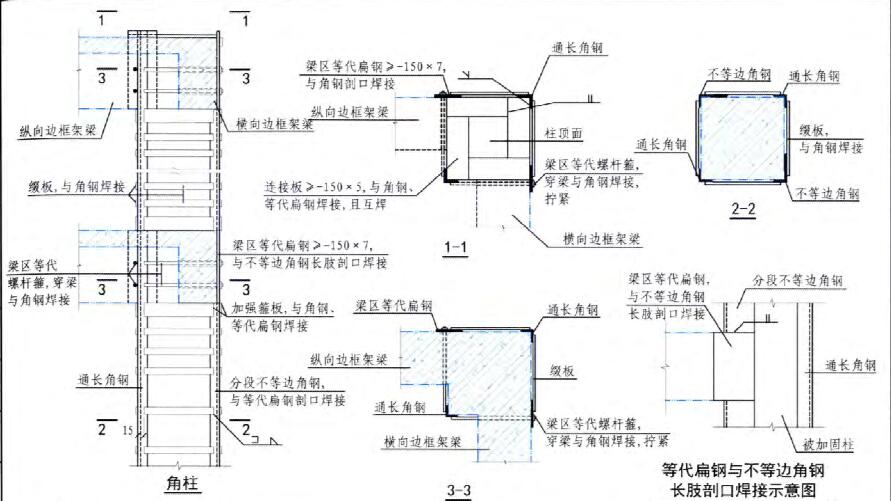

图四

1. 新增受力角钢应由计算确定，一般情况宜＞ L75 × 5 。

2.新增缀板一般情况宜》 －40 x 4 ，加强箍板》 － 80 x 4 0 设计需要时，加强箍板可 采用锚栓加强与柱的连接 。

3.新增缀板在规定的范围内应加密，新增缀板的问距 一般取《 200 / 400 0

4分段不等边角钢》 Lll 0 × 70 x 7 ，与等代扁钢剖口焊接，计算中只考虑长肢强度 。

5.梁区等代螺杆箍》 φ16 ，穿孔部位应采用胶粘剂灌注锚固。

6角钢、缀板 、 箍板、扁钢、连接板等钢构件与原结构间的缝隙 应灌注胶粘剂使之成为 一体。

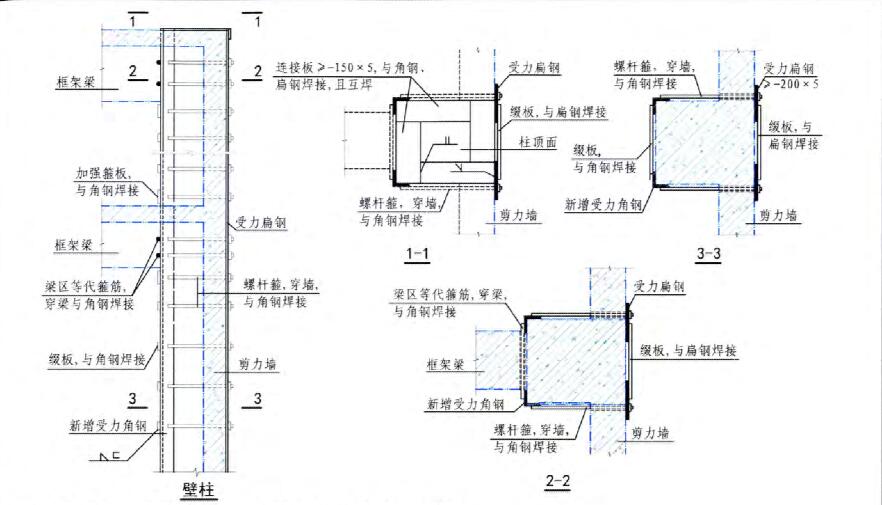

图五

1. 新增受力角钢 、 扁钢应由计算确定 ， 一般情况角钢宜＞ L 75 × 5 ，扁钢宜》－20 0 × S o 2. 新增缀板 一般情况宜》－40 x 4 ，加强箍板》－8 0 x 4 0 设计需要时，加强箍板可

采用锚栓加强与柱的 连接。

3. 新增缀板 、螺杆箍在规定的范围内应加密，新增缀板的 问 距一般取＜ 2 00/400。 4 . 梁区等代箍筋 （螺杆箍）〉 φ16 ，穿孔部位应采用胶粘剂灌注锚团 。

5 . 角钢、缀板 、 箍板、扁钢 、 连接板等钢构件与原结构 间的 缝隙应灌注胶粘剂 使之成为一体。

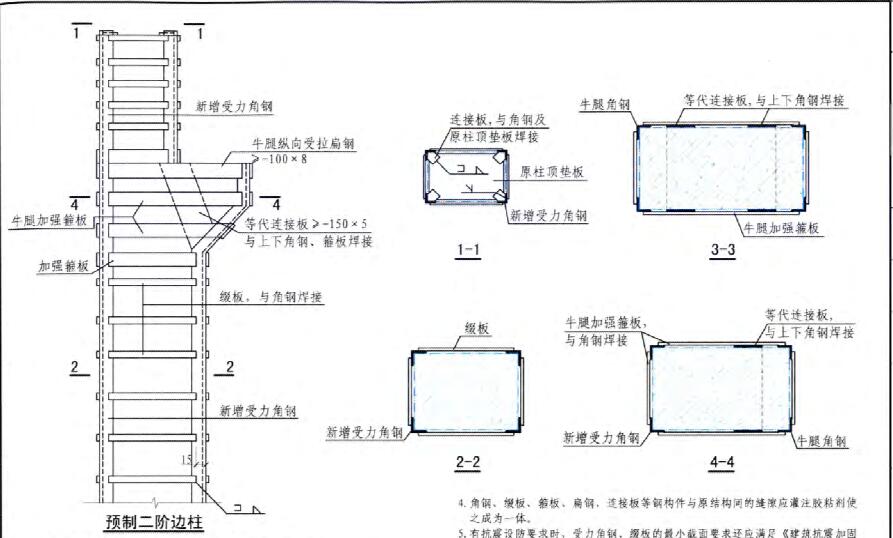

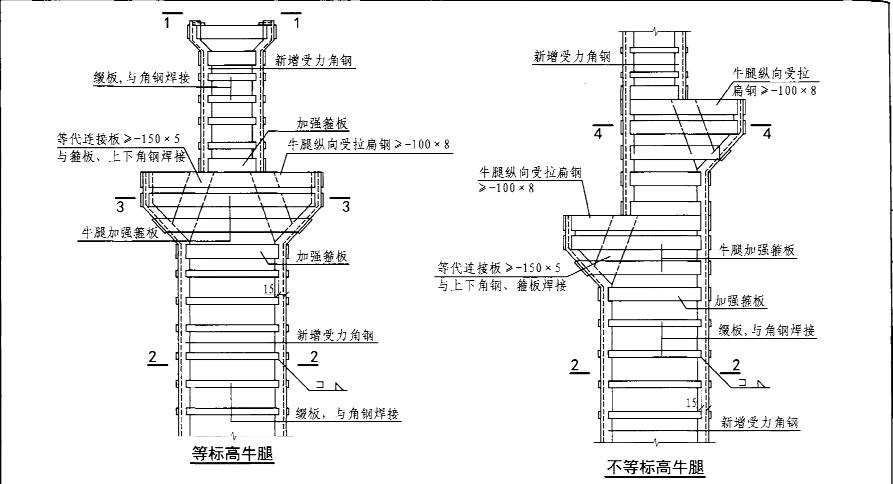

图六

1. 新增受力角钢应由计算确定，一般情况宜》」 75 x 50

2. 新增缀板一般情况宜》－40 x 4 ，加强箍板》－80 x 40 设计需要时，加强箍板可采用锚检加强与柱的连接．

3. 新增缀板在规定的范围内应加密，新增缀板的问距一般取《 200/400.

4.扁钢、连板、扁钢、连接板等钢构件与原结构间的缝隙应灌注胶粘剂使成为一体

5. 有抗震设防要求时，受力角钢、缀板的最小截面要求还应满足《建筑抗震加固 E技术规程》 JGJ 116一川的要求

图七

1. 新增 受力角钢应 由 计算确 定， 一般情况宜 》 L 75 x 5。

2.新增缀板一般情况宜》 －40 × 4 ， 加强箍板》 －80 × 4 0 设计需要 时，加强箍板 可采用锚栓加强与柱的连接 ．

3.新增缀板在规定的范围内应加密 ，新增缀板的 问 距一般取 《 200/400 0

4. 角钢、缀板 、 箍板 、 扁钢、 连接板等钢构件与原结构 间 的缝隙应 灌 注胶粘剂使 之成为 一体。

5. 有抗震设防要求时，受力 角钢 、 缀板的最小截面要求还应 满足 《建筑抗震加固 技术规程》 JGJ 116 - 2009 的要 求．

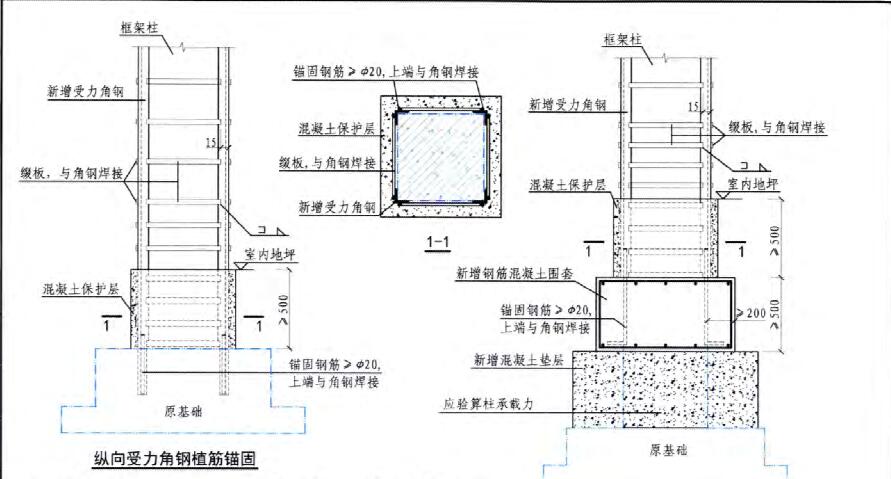

1. 新增 受力角钢应由计算确定，一般情况宜》」 75 x 5 . 新增缀板一般情况宜》 －40 x 4.

2. 新增缀板在规定的范围内应力口密，新增缀板的问距一般取《 200/400 .

3. 新增受力角钢在基础的锚固宜采用植筋的方式，植筋应满足锚固深度、最小边距 、 问距的要求 。 4. 当基础埋置深度较深，不易植筋锚固时，可采用新增钢筋混凝土围套锚固的做法，但应确认新

基底下柱的承载力满足要求 。

5 . 角钢、缀板等钢构件与原结构间的缝隙应灌注胶粘剂使之成为一体。
