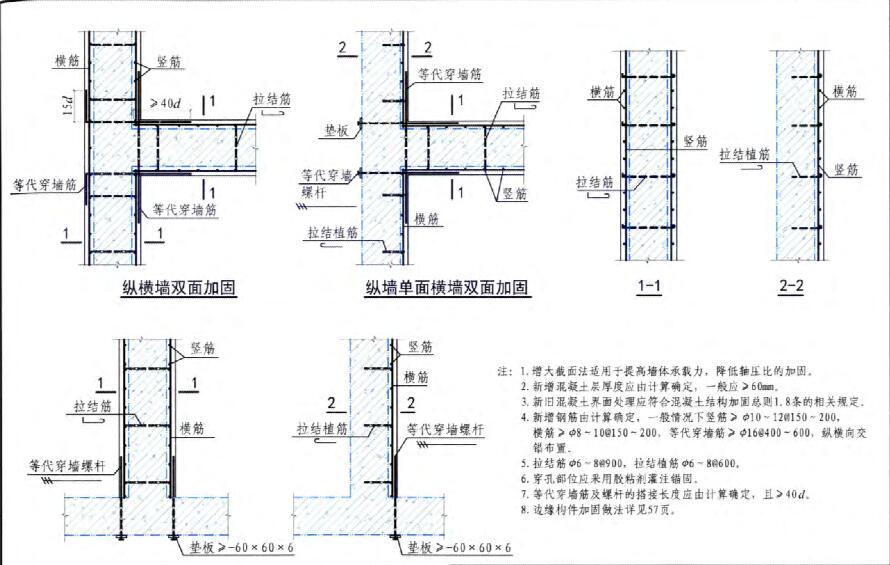

墙体加固构造介绍

1. 增大截面法适用于提高墙体承载力，降低轴压比的加图。

2.新增混凝土层厚度应由计算确定，一般应》 6 0mm.

3.新旧混凝土界面处理应符合混凝土结构加固总则 1. 8条的相关规定． 4.新增钢筋由计算确定，一般情况下竖筋》 φ10 ～ 12@ 1 50 ～ 200 ,

横筋》 φ8 ～ 10@ 1 5 0 ～ 200 ，等代穿墙筋》 φ1 6@4 00 - 600 ，纵横向交错布置。

5 .拉结筋 φ6 - 8 @900 ，拉结植筋 φ6 ～ 8@600 .

6.穿孔部位应采用胶粘剂灌注锚固．

7.等代穿墙筋及螺杆的搭接长度应由计算确定，且》 40d。

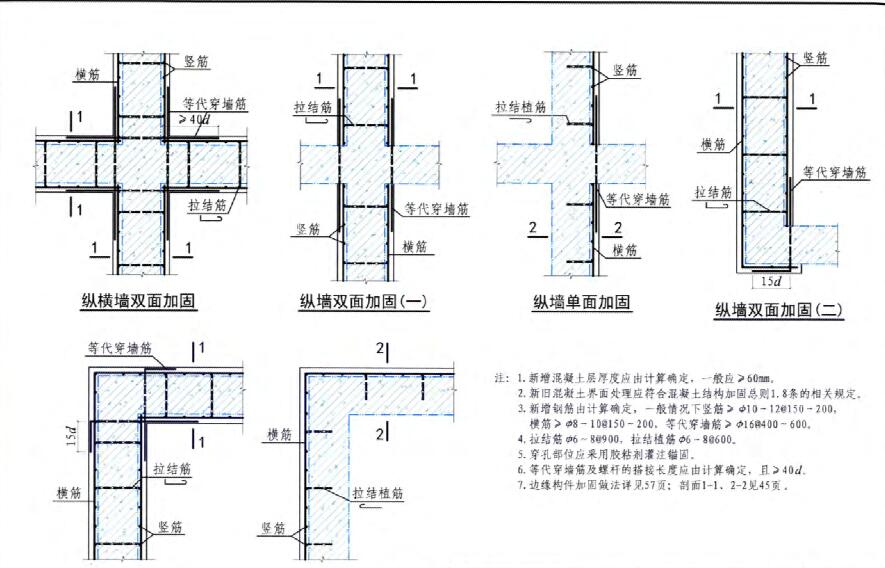

图2

1. 新增混凝土层厚度应由计算确定，一般应》 60mm。
2 新旧混凝土界面处理应符合混凝土结构加团总则 1. 8条的相关规定。

3 新增钢筋由计算确定，一般情况下竖筋〉 φ10 ～ 12 @ 1 5 0 ～ 2 00 ,

横筋〉 φ8 ～ 10@ 1 5 0 ～ 200 ，等代穿墙筋》 φl 6@400 - 600 0

4 .拉结筋 φ6 ～ 8 @900 ，拉结植筋 φ6 ～ 8@6 00 0

5 .穿孔部位应采用胶粘剂灌注锚团。

6.等代穿墙筋及螺杆的搭接长度应由计算确定，且》 40do

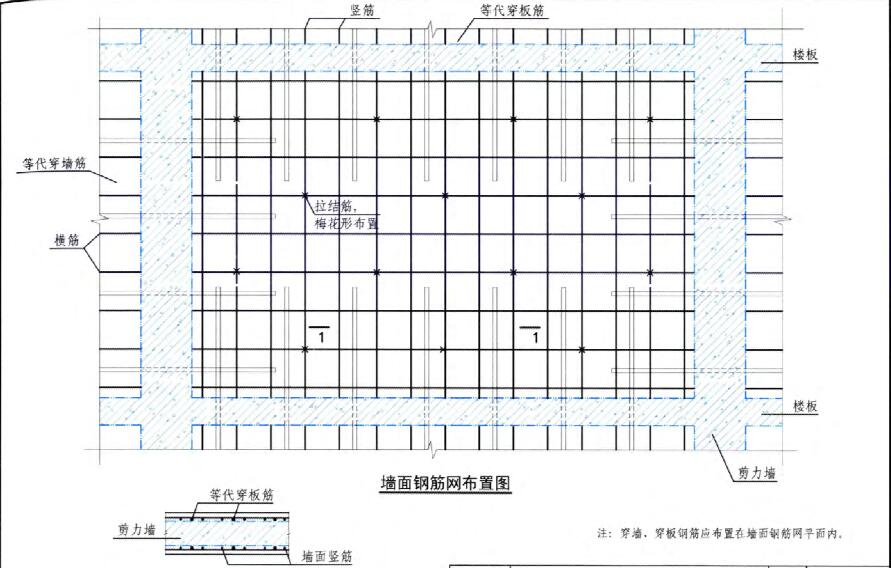

图三

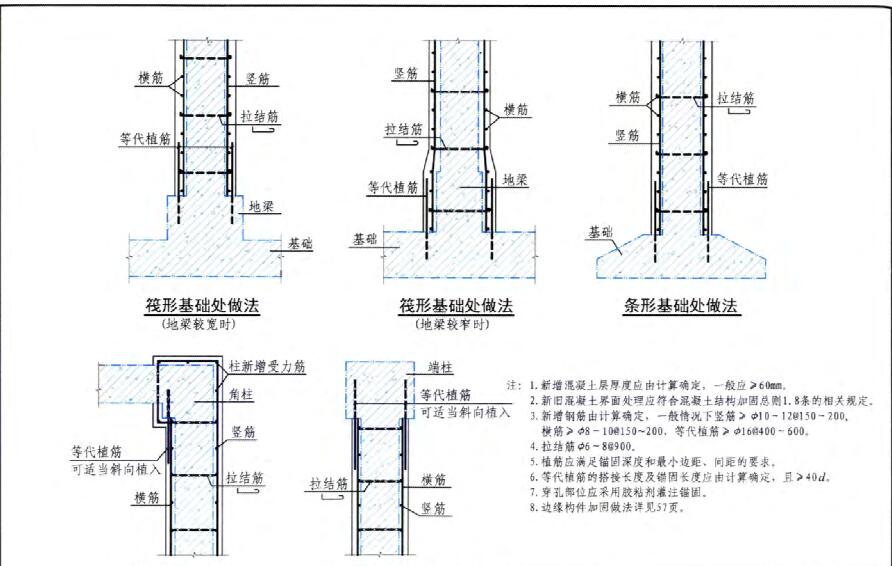

图4

1. 新增混凝土层厚度应由计算确定，一般应》 60mm。

2.新旧混凝土界面处理应符合混凝土结构加固总则 1. 8条的相关规定． 3 .新增钢筋由计算确定，一般情况下竖筋》 φ10 ～ 12 @ 1 5 0 ～ 200 ,

横筋〉 φ8 ～ 10 @ 1 5 0 ～ 200 ，等代植筋》 φ16 @400- 600 0

4 .拉结筋 φ6 -8 @900 0

5. 植筋应满足锚固深度和最小边距、问距的要求．

6 等代植筋的搭接长度及锚固长度应由计算确定，且》 40d0

7 穿孔部位应采用胶粘剂灌注锚固．

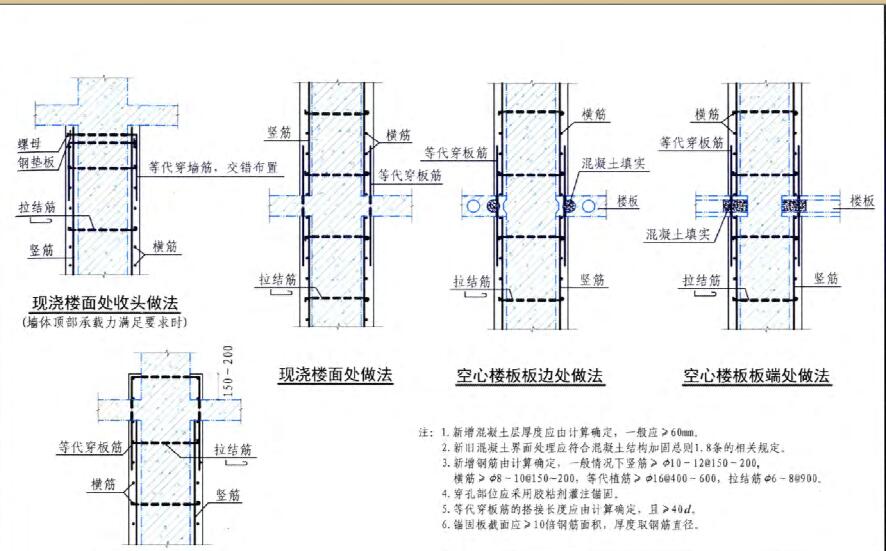

图5

I.新增混凝土层厚度应由计算确定，一般应》 60mm。
2.新旧混凝土界面处理应符合混凝土结构加团总则 I. 8条的相关规定。

3.新增钢筋由计算确定，一般情况下竖筋》 φ1 0 - 12@1 50 ～ 2 0 0,

横筋〉 φ8- 10@15 0～200 ，等代植筋》 φ16@400-60 0 ，拉结筋 φ6 ～ 8 @9 0 00

4 . 穿孔部位应采用胶粘剂灌注锚团。

5. 等代穿板筋的搭接长度应由计算确定，且》 40do

6. 锚固板截面应》 10倍钢筋面积，厚度取钢筋直径。

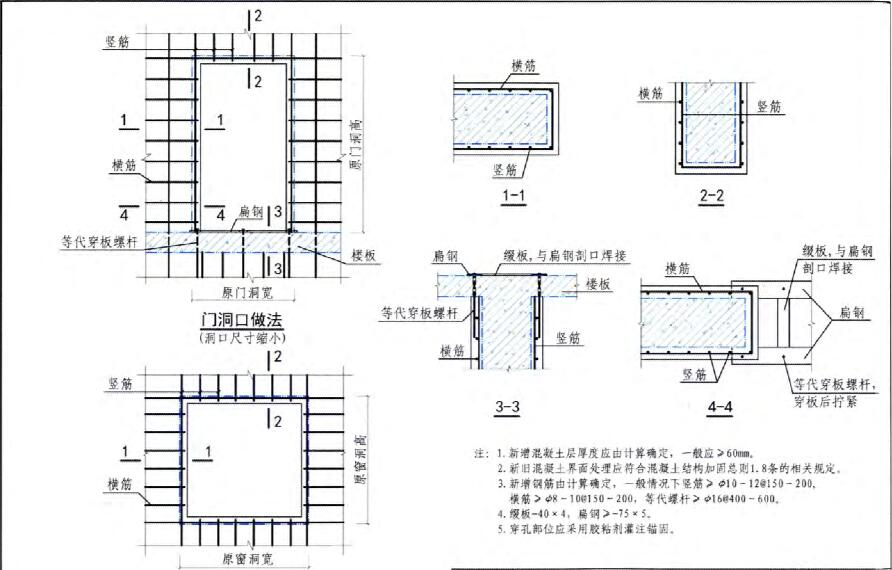

图6

1.新增混凝土层厚度应由计算确定，一般应》 60mm。

2 .新旧混凝土界面处理应符合混凝土结构加固总贝lj 1. 8条的相关规定。 3.新增钢筋由计算确定，一般情况下竖筋〉 φ10 ～ 12 @ 1 5 0 ～ 200,

横筋》 φ8 ～ 10@ 150 ～ 200 ，等代螺杆》 φ16 @400 ～ 600 。

4. 缀板一40 x 4 ，扁钢》 7 5 x 50

5 . 穿孔部位应采用胶粘剂灌注锚图。

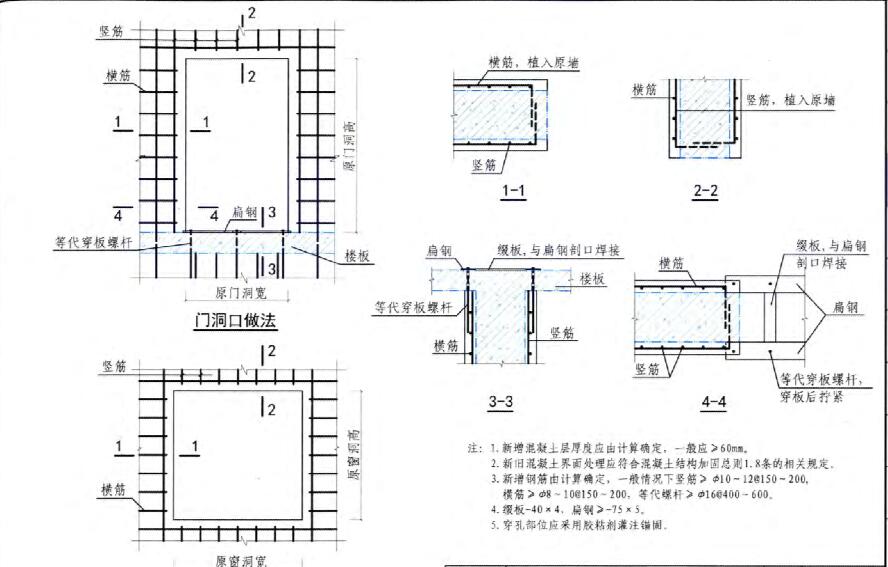

图7

1. 新增混凝土层厚度应由计算确定，一般应》 60mm。
2 . 新旧混凝土界面处理应符合混凝土结构加团总则 1. 8条的相关规定。

3 .新增钢筋由计算确定，一般情况下竖筋》 φ10 ～ 12@1 5 0~ 200,

横筋》 φ8 ～ 10@ 150 ～ 200 ，等代螺杆》 φ16@400 ～ 6 00 .

4.缀板－40 x 4 ，扁钢》－75x5 ,

5.穿孔部位应采用胶粘剂灌注锚团。
