墙体加固-横向扁钢与锚固角钢连接做法介绍

1. 横向粘贴钢板法适用于提高墙体受剪承载力的加固。

2. 新增受力扁钢规格由计算确定，一般取（ 80 ～ 120）×（ 3 ～ 4) @3 00 - 500，与锚固角钢等强度焊接。

3. 等代螺杆》 φ16 @400 ～ 6 00 ，锚栓＞ M8@300 ，锚固角钢》 L 75 x 5.

4 穿孔部位应采用胶粘剂灌注锚固。

5. 局部位置焊接后，灌注胶粘剂．

图二

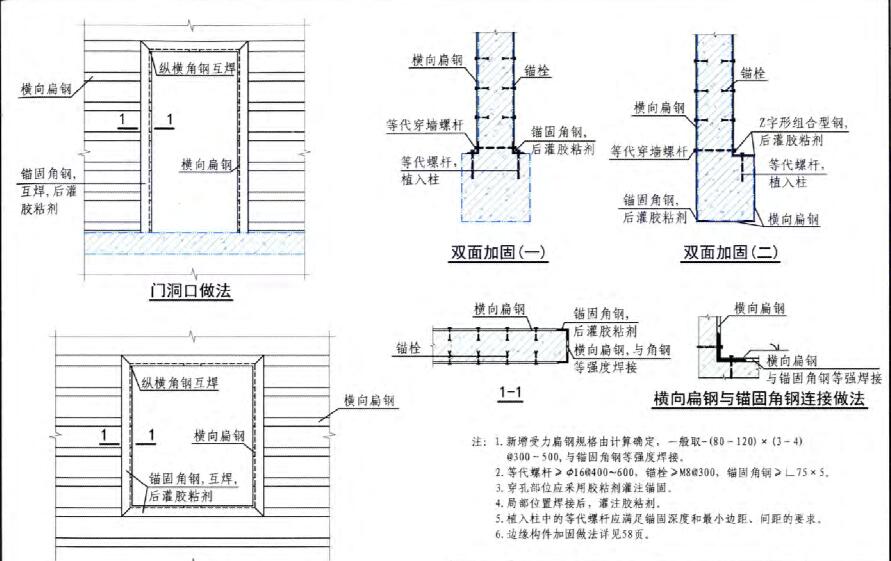

1. 新增受力扁钢规格由计算确定，一般取－（8 0 ～ 120）× （ 3 ～ 4)

@3 00 ～ 5 00，与锚固角钢等强度焊接。

2. 等代螺杆》 φ1 6@400 ～600 ，锚栓》 M 8@3 00 ，锚固角钢》 L 75 x So

3. 穿孔部位应采用胶粘剂灌注锚固。

4.局部位置焊接后，灌注胶粘剂。

5.植入柱中的等代螺杆应满足锚固深度和最小边距、间距的要求。

6.边缘构件加固做法详见图集．

图三

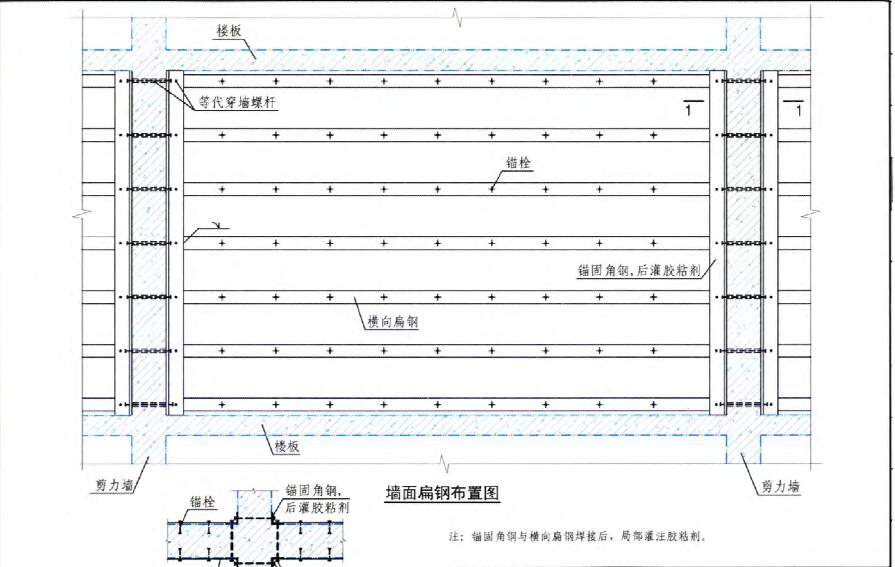

锚固角钢与横向扁钢焊接后，局部灌注胶粘剂。
