梁常规加固方法介绍

本文给大家介绍了加固工程中梁加固的常规方法大全，下面一共配图介绍了21中梁的加固方法分别为、图一、简支梁加固（只增加钢筋）、图二、框架梁受弯承载力加固、图三、框架梁受弯、受剪承载力加固、图四、中框架梁加固（穿孔螺栓锚固）、图五、中框架梁加固（型钢箍锚固）、图六、边框架梁加固（穿孔螺栓锚固）、图七、边框架梁加固 （型钢箍锚固）、图八、简支梁正截面粘钢加固、图九、简支梁综合法加固、图十、边框架梁加固（型钢箍锚固）、图十一、中框架梁正截面加固、图十二、简支梁正截面加固-简支梁正截面粘贴纤维布加固、图十三、中框架梁正截面纤维布加固、图十四、边框架梁正截面纤维布加固、图十五、框架边梁斜截面受剪加固、图十六、预制梁体外预应力拉杆加固、图十七、架梁体外预应力加固、图十八、梁端部锚固块构造、图十九、框架梁斜向支撑加固、第二十 、梁支座受弯承载力加固、图二十一、梁跨中受弯承载力加固、图二十一、梁跨中受弯承载力加固

图一、简支梁加固（只增加钢筋）

I. 增 大截面法适用 于提高梁的 受弯承载力 、 受剪承载力的力口 固 。

2. 新增受力钢筋由计算确定》 φ12 ，焊接短筋》 φ20@500。

3. 水泥砂浆抹面时， 应设置防裂钢丝网 ．

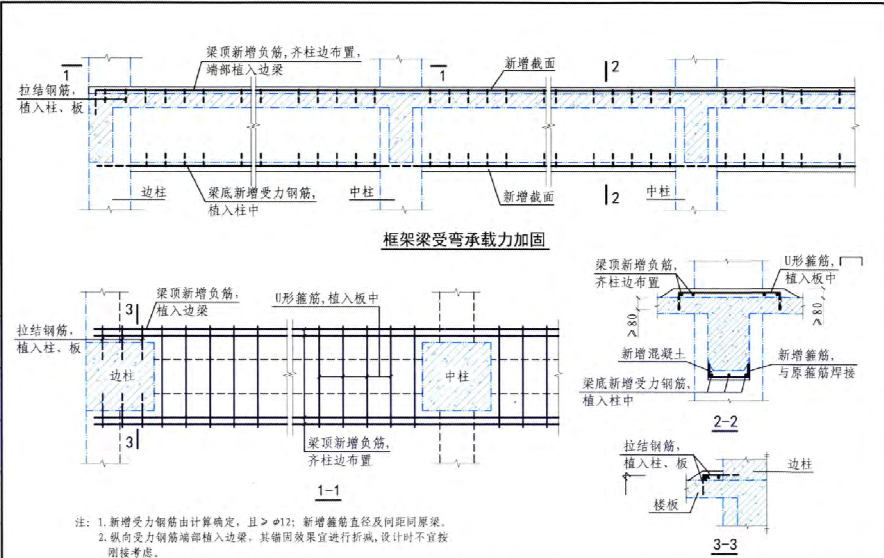

图二、框架梁受弯承载力加固

1. 新增受力钢筋由计算确定，且》 φ12 ； 新增箍筋直径及问距同原梁 ． 2. 纵向受力钢筋端部植入边梁，其锚固效果宜进行折减，设计时不宜按

刚接考虑 。

3. u形箍筋》 φ8 @15 0 - 250/300 ～ 500，植入板中 ．

4.箍筋应满足现行规范有关加密区设置的规定．

5.纵向受力筋植筋应满足锚固深度和最小边距、问距的要求 ．

6.穿孔部位应采用胶粘剂灌注锚固 。

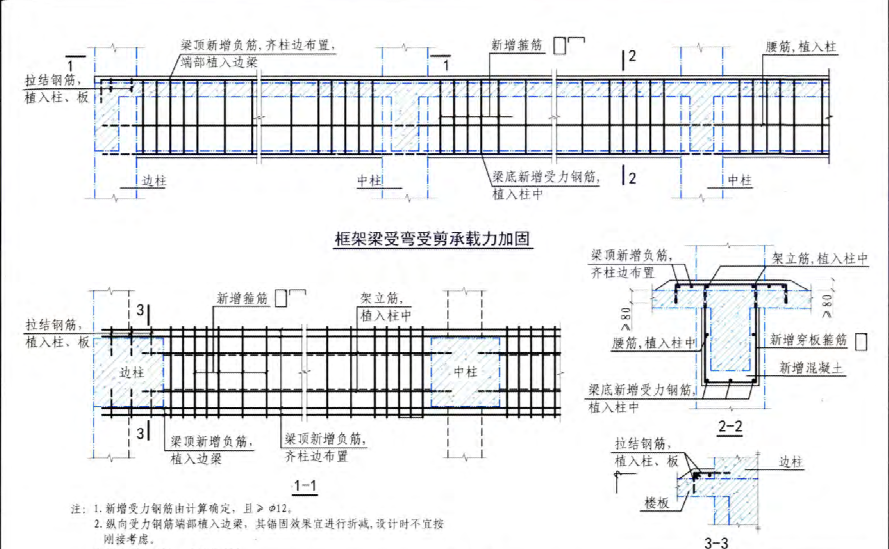

图三、框架梁受弯、受剪承载力加固

1. 新增受力钢筋由计算确定 ，且》 φ1 2 0

2. 纵向受力钢筋端部植入边梁，其锚固效果宜进行折减，设计时不宜按 刚接考虑 。

3.架立筋》 φ1 2 ，腰筋》 φ1 2 .

4.箍筋应满足现行规范有关加密区设置的规定。

5.纵向受力钢筋植筋应满足锚固深度和最小边距、间距的要求 。

6. 穿孔部位应采用胶粘剂灌注锚团 。

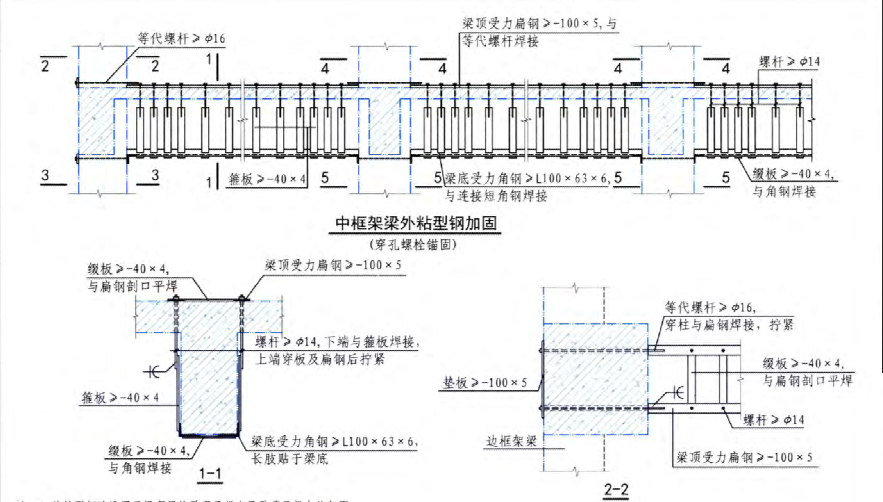

图四、中框架梁加固（穿孔螺栓锚固）

图4.1、中框架梁加固（穿孔螺栓锚固）

1. 外粘型钢法适用于提高梁的受弯承载力及受剪承载力的加固 ．

2.梁底不等肢角钢长肢与端部扁钢焊接 ．

3.缀板及螺杆应满足现行规范有关加密区设置的规定 ．

4.穿孔部位应采用胶粘剂灌注锚固 ．

5.剖面 3-3 、 4 - 4 、 5-5 见 67 页 ．

6.梁底受力角钢也可采用与梁顶扁钢相同的锚固方式 。

7. 角钢、缀板、箍板、扁钢等钢构件与原结构间的缝隙应灌注胶粘剂 使之成为一体。

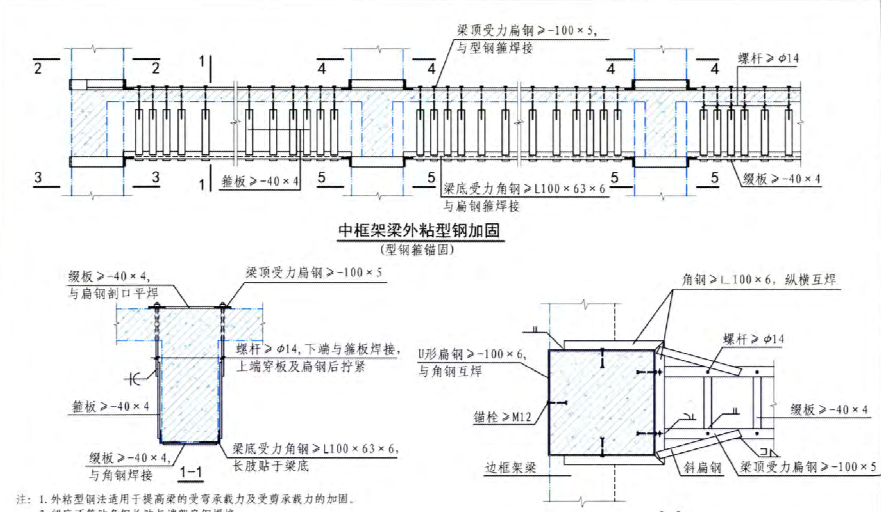

图五、中框架梁加固（型钢箍锚固）

图5.1、中框架梁加固（型钢箍锚固）

1. 外粘型钢法适用于提高梁的受弯承载力及受剪承载力的加团 。
2 . 梁底不等肢角钢长肢与端部扁钢焊接 。

3. 缀板及螺杆应满足现行规范有关力口密区设置的规定。

4 . 穿孔部位应采用胶粘剂灌注锚固 。

5 . 剖面 3- 3 , 4-4 、 5 - 5 见 6 9 页 。

6. 梁底 受力角钢也可采用与梁顶扁钢相同的锚固方式。

7. 角钢、缀板、箍板、扁钢等钢构件与原结构间的缝隙应灌 注胶粘剂 使之成为 一体。

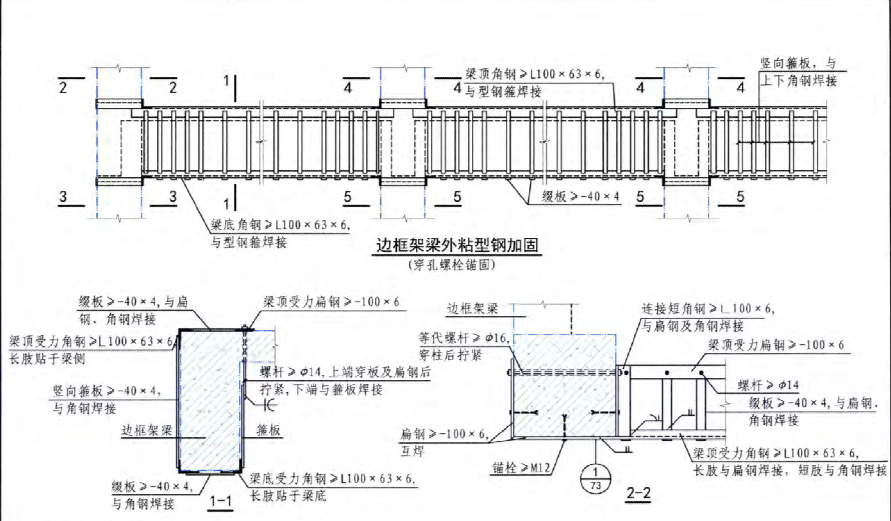

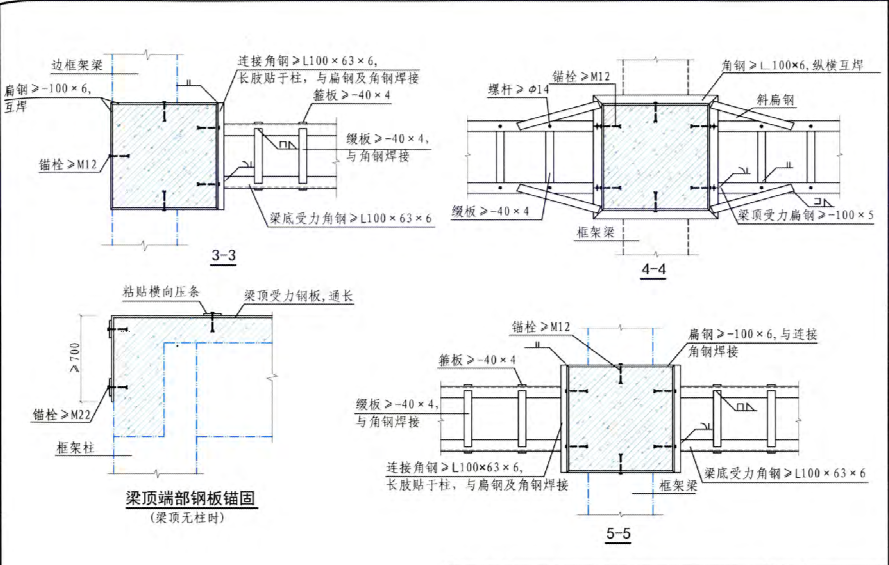

图六、边框架梁加固（穿孔螺栓锚固）

l 剖面 3 -3 、 4 - 4 、 5 -5 见 71 页．

2. 穿孔部位应采用胶粘剂灌注锚固。

3 缀板及螺杆应满足现行规范有关力口密区设置的规定．

4. 梁底不等肢角钢长肢与连接角钢焊接。

5 角钢、缀板、箍板 、 扁钢等钢构件与原结构间的缝隙应灌注胶粘剂 使之成为一体。

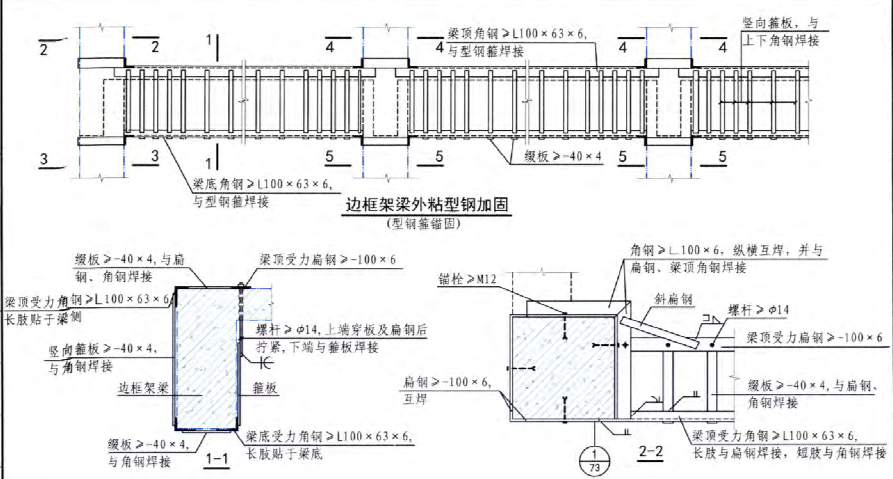

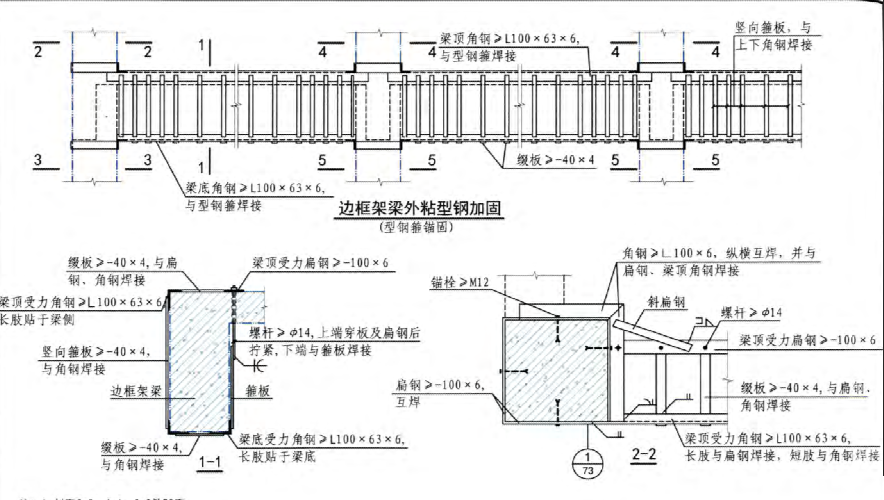

图七、边框架梁加固 （型钢箍锚固）

I. 剖 面 3-3 、 4 -4 、 5 - 5 见 73 页 。

2. 'd 孔部位应采用胶粘剂灌注锚团 。

3 .缀板及螺杆应满足现行规范有关加密区设置的规定。

4 .梁底不等肢角钢长肢与端部扁钢焊接 。 梁顶不等肢角钢长肢与扁钢 焊接，短肢与角钢焊接，计算时仅考虑长肢配筋量。

5 . 角 钢、缀板、箍板 、 扁钢等钢构件与原结构间的缝隙应灌注胶粘剂 使之成为一体。

6. 梁 底受力角钢也可采用与梁顶角钢相同的锚固方式 。

图7.1、边框架梁加固 （型钢箍锚固）

1. 型钢箍连接角钢长肢与端部扁钢焊接。 2. 梁顶无柱时端部钢板锚 团做法详见67 页 ．

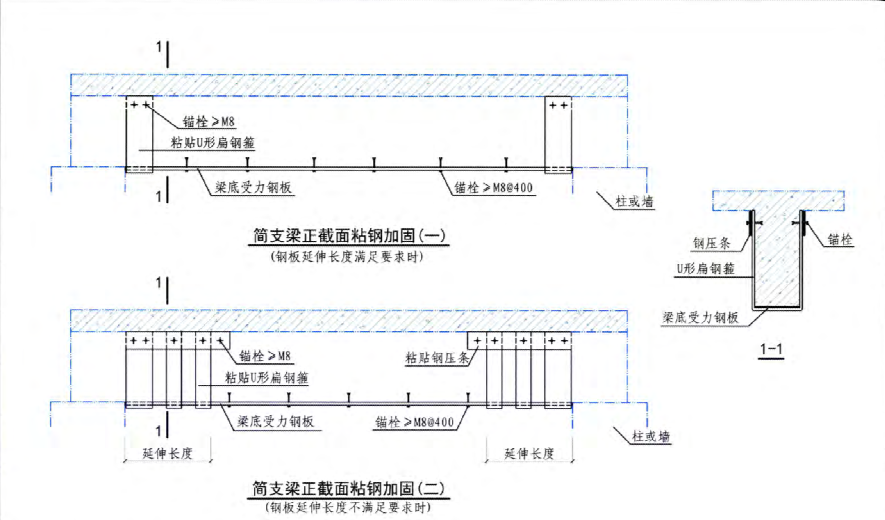

图八、简支梁正截面粘钢加固

1. 粘贴钢板法适用于提高梁的受弯承载力的加固 ．

2.u形扁钢箍（端箍）宽度＞ 2b/3且》 8 0阳， b为加固钢板宽度 ．

3.u形扁钢箍（中部）宽度》 b/ 2 且》 40mm, b为加固钢板宽度 ．

4.u形扁钢箍厚度应大于加固钢板厚度的 1 / 2 ，且》 4mm o

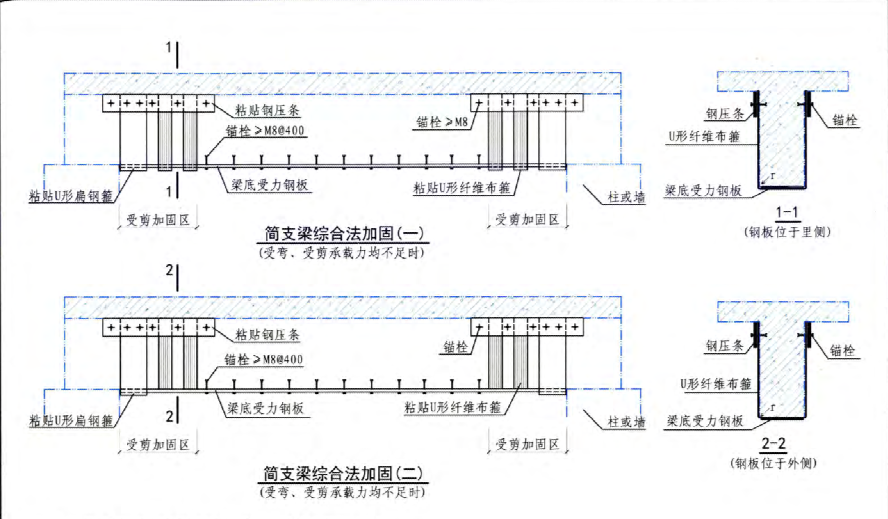

图九、简支梁综合法加固

1. r为梁的圆化半径，破纤维不应小于 20mm ，玻璃 纤维不应小于 1 5阳。

2. u形 纤维箍j争问距不应大于现行 《混凝土结构设计规范》 GB 5 00 1 0规 定的最大箍筋问距的 0. 7倍，且不应大于梁高的 0. 25倍．

3. 纤维布上有锚栓孔时，应考虑锚栓孔引起的纤维布的损伤。

4. 纤维布与钢板接触位置应增涂胶粘剂一层，避免二者直接接触。

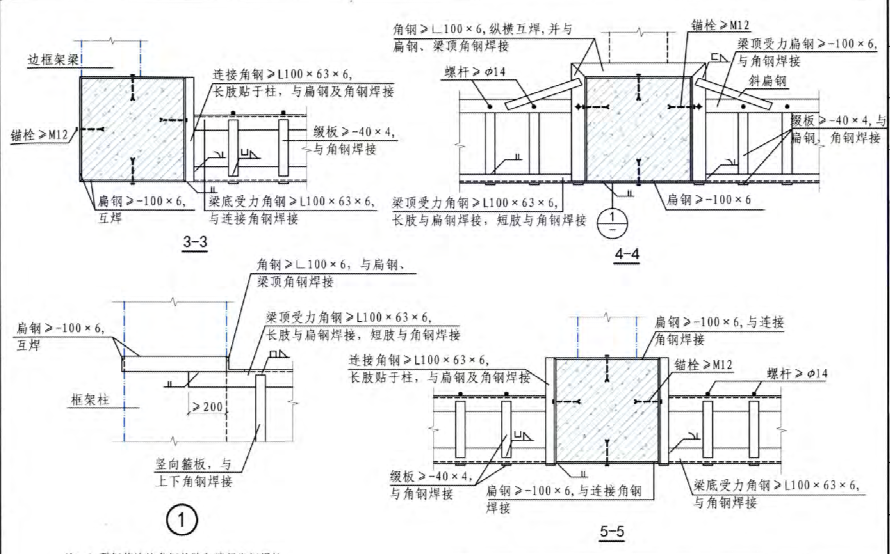

图十、边框架梁加固（型钢箍锚固）

1. 剖面 3- 3 , 4-4 、 5- 5 见 7 3 页．
2 穿孔部位应采用胶粘剂灌注锚固 ．

3 .缀板及螺杆应满足现行规范有关加密区设置的规定 ．

4.梁底不等肢角钢长肢与端部扁钢焊接 ． 梁顶不等肢角钢长肢与扁钢 焊接，短肢与角钢焊接，计算时仅考虑长肢配筋量．

5. 角钢、缀板、箍板、扁钢等钢构件与原结构间的缝隙应灌注胶粘剂 使之成为一体．

6 . 梁底 受力角钢也可采用与梁顶角钢相同的锚固 方式

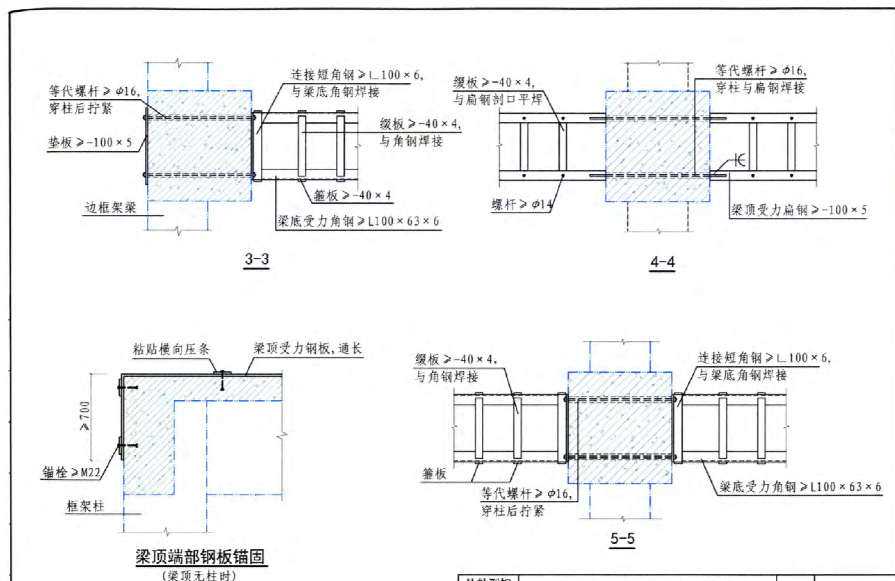

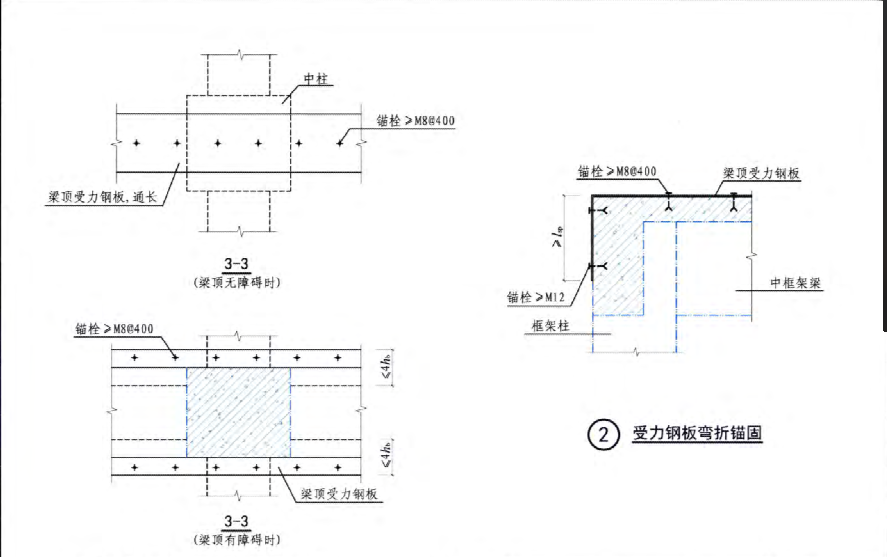

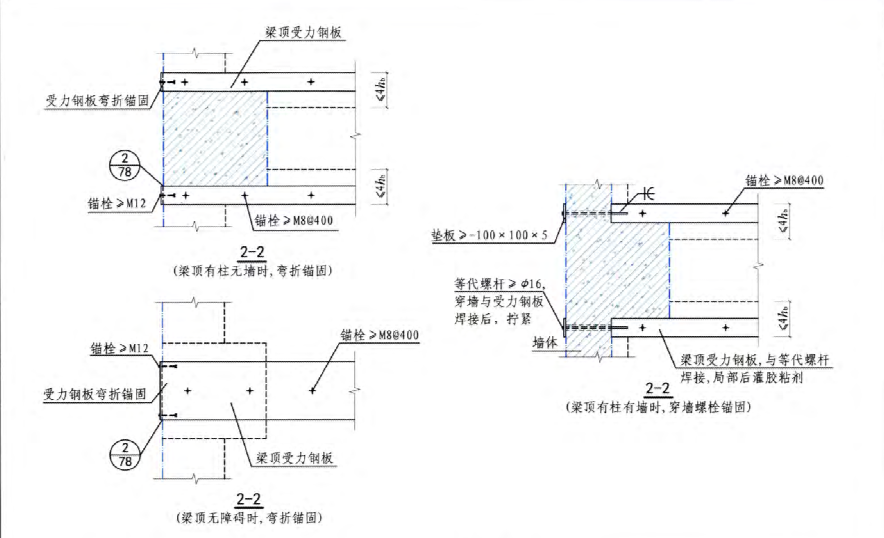

图十一、中框架梁正截面加固

1. 穿孔部位应采用 胶粘剂灌注锚固。

2. hb 为楼板厚度。．

图11.1

注： 为受拉钢板粘贴延伸长度， hh 为楼板厚度

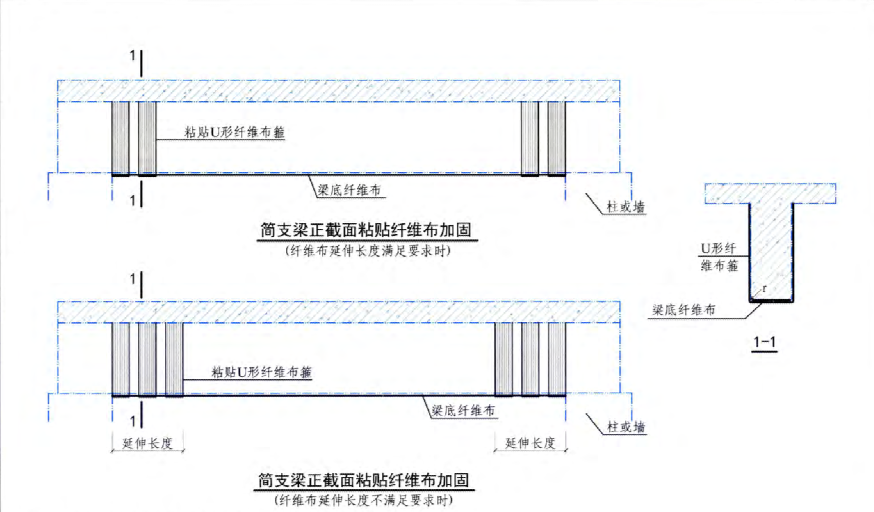

图十二、简支梁正截面加固-简支梁正截面粘贴纤维布加固

1. 粘贴纤维布法适用于提高梁的受弯承载力及受剪承载力的加固 ．

2. r为梁的圆化半径，碳纤维不应小于 20mm，玻璃纤维不应小于 1 5mm 。

3. u形纤维布箍的宽度，对端箍不应小于加固纤维复合材宽度的 2 I 3 ，且不 应小于 200mm；对中间箍不应小 于加 固纤维复合材宽度的 1 I 2 ，且不应小

于 lOOmr儿 U形纤维布箍的厚度不应小于受弯加固纤维复合材厚度的 1 I 2.

4 . 简支梁斜截面受剪承载力加固可按 75 页综合法构造。

图十三、中框架梁正截面纤维布加固

1. 剖面 3-3见84 页，剖面 4-4 见 85 页。

2 .纤维布粘贴延伸长度ι， 计算确 定。

3.r为梁的困化半径，碳纤维r不应小于20mm，玻璃 纤维r不应小于 15mmo

4梁顶纵向纤维布长度由计算确定，且不应小于 1 / 3梁计算跨度。

5.纤维布与钢板接触位置应增涂胶粘剂一层，避免二者直接接触．

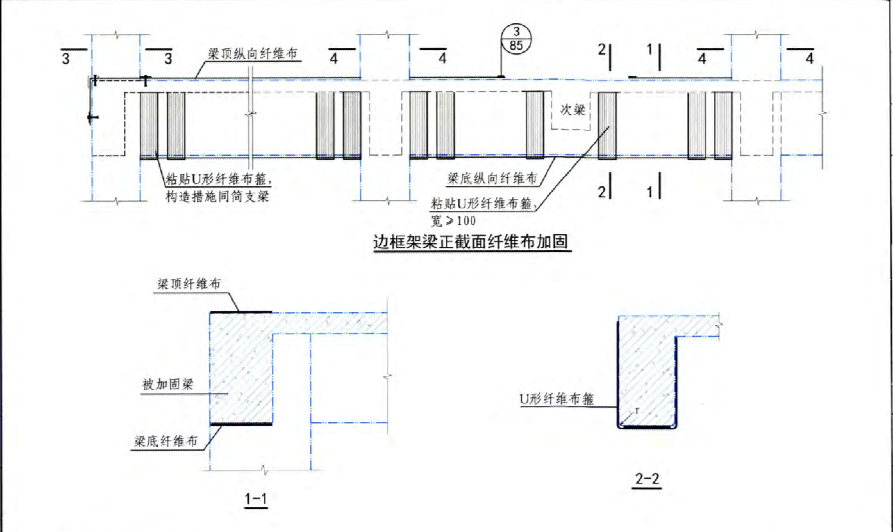

图十四、边框架梁正截面纤维布加固

L 剖面 3-3 、 4-4 见 87 页 。

2 .纤维布粘贴延伸长度 ／， ，计算确定。

3.r为梁的困化半径，碳纤维r不应小于 20阳，玻璃纤维r不应小于 15mm.

4 .梁顶纵向纤维布长度由计算确定，且不应小于 1 /3梁计算跨度。

5.纤维布与钢板接触位置应增涂胶粘剂一层，避免二者直接接触 ．

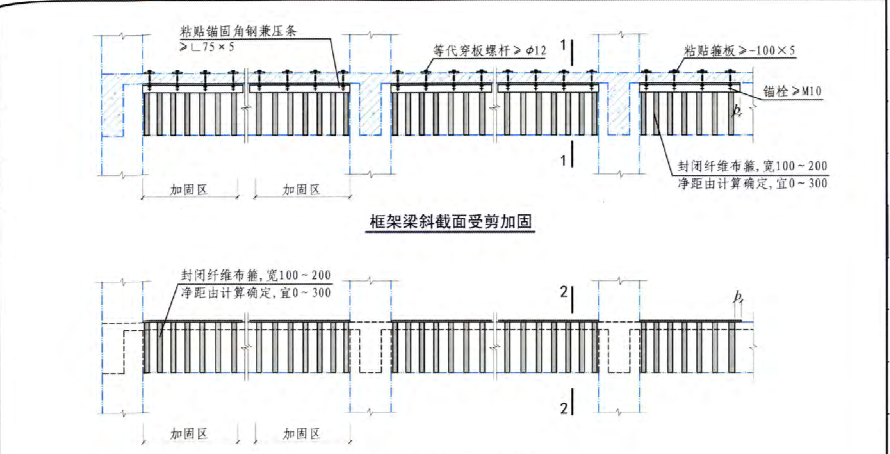

图十五、框架边梁斜截面受剪加固

1. 剖面 1-1 、 2-2 见 90 页 ．
2 . 本图集还提供了钢板U形箍和 一般U形箍两种锚固方式 ， 详见 90 页 。

3. u形箍净问距不应大于现行 《 混凝土结构设计规范 》 GB 5 0010规定的最大箍筋问距的 0. 7倍 ， 且不应大于梁高的 0. 2 5倍。

4 当梁高 h 》 600mm 时 ， 应在梁的腰部增设 一道纵向腰压条。

5. 锚固角钢或纤维布压条到加固纤维布边缘距离 b，对于角钢为 lOOmm ，对于纤维压条为 200mm。

6 纤维布与钢板接触位置应增涂胶粘剂 一层，避免 二者直接接触 ．

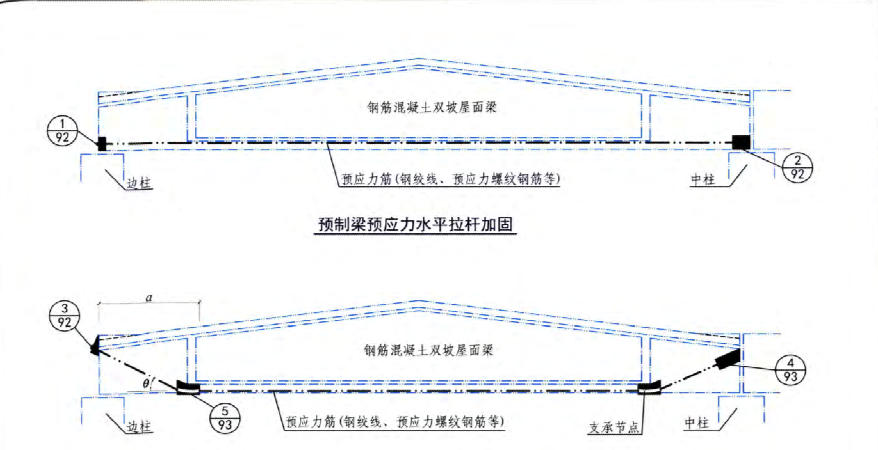

图十六、预制梁体外预应力拉杆加固

1. 外加预应力法适用于提高梁 的受弯承载力及正常使用极限状态性能的加固。

2 α为剪力加固区长度，按需要确定， 0 为预应力筋倾角 ．

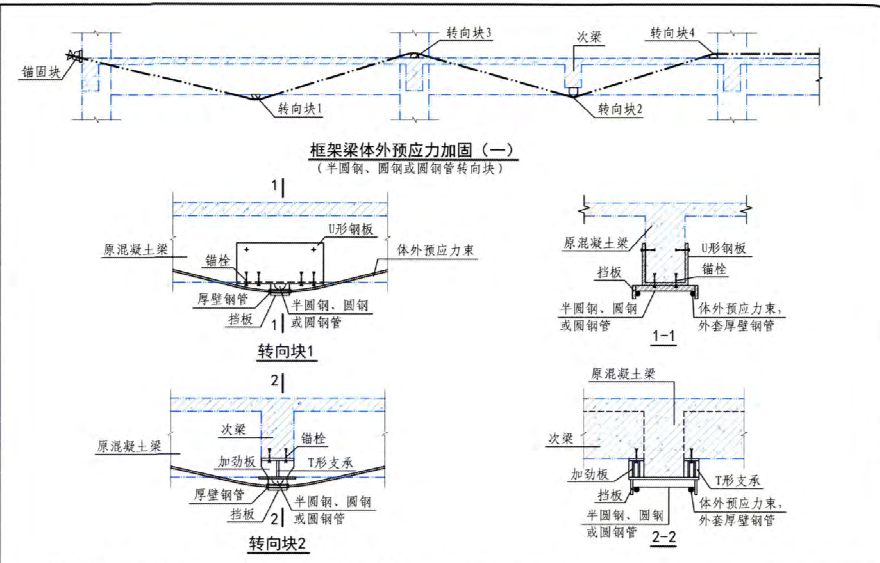

图十七、架梁体外预应力加固

1. u形钢板、 T形支承板等采用锚校及胶粘剂与原混凝土梁连接固定。

2.体外预应力束在转向块位置外套厚壁钢管．

3 . 转向块 3 、 4做 法详见 95 页 ；锚 固块做法详见陀、 99

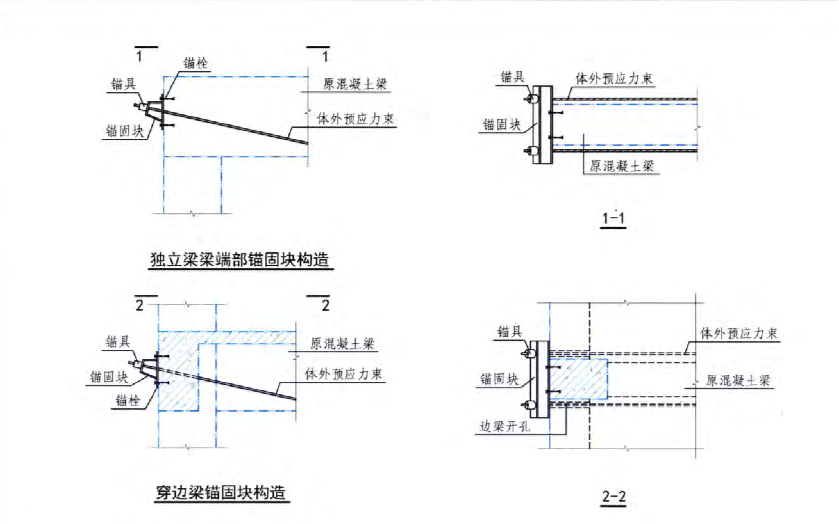

图十八、梁端部锚固块构造

I. 锚 固 块宜做成钢结构横梁形式布置在加固梁端部。
2 . 当加固梁为独立梁时，锚固块宜布置在加固梁端中性轴稍偏上位置。 3. 当加固梁端部有边梁时， 可在边梁上钻孔，体外来穿过边梁锚 图在

加固梁中性轴稍偏上位置。

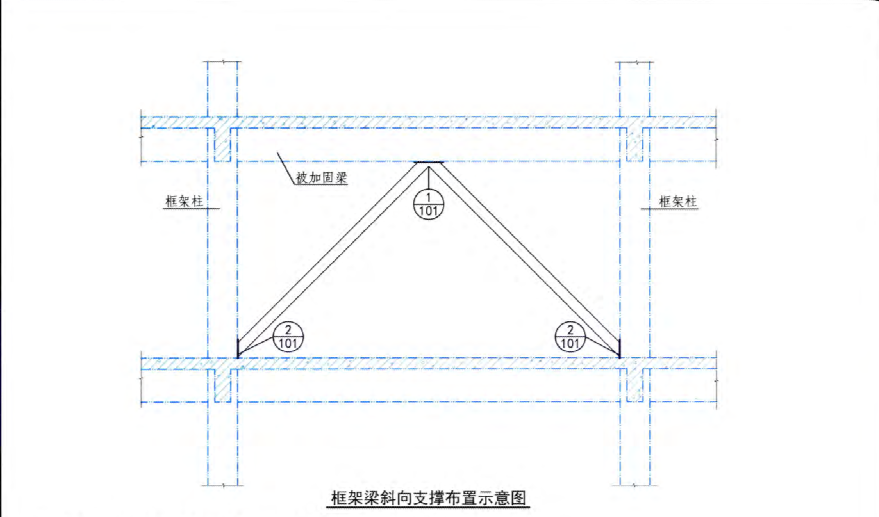

图十九、框架梁斜向支撑加固

l. 增设支点加回法适用于提高梁的受弯 、 受剪承载力的加固 。

2.在抗震设防区采用斜撑加固梁 时 ，应考虑斜撑对于结构整体性能的影响 。

3.斜撑可采用 圆 形 、 十字形、角钢等截面形式 ．

4.斜撑连接节点应按等强连接 。

5. 增设支点力口固法适用于提高梁的受弯 、 受剪承载力的力口固 ．

6在抗震设防区采用斜撑加固梁时，应考虑斜撑对于结构整体性能的影响 。

7斜撑可采用圆形、十字形 、 角钢等截面形式 ．

8 .斜撑连接节点应按等强连接 。

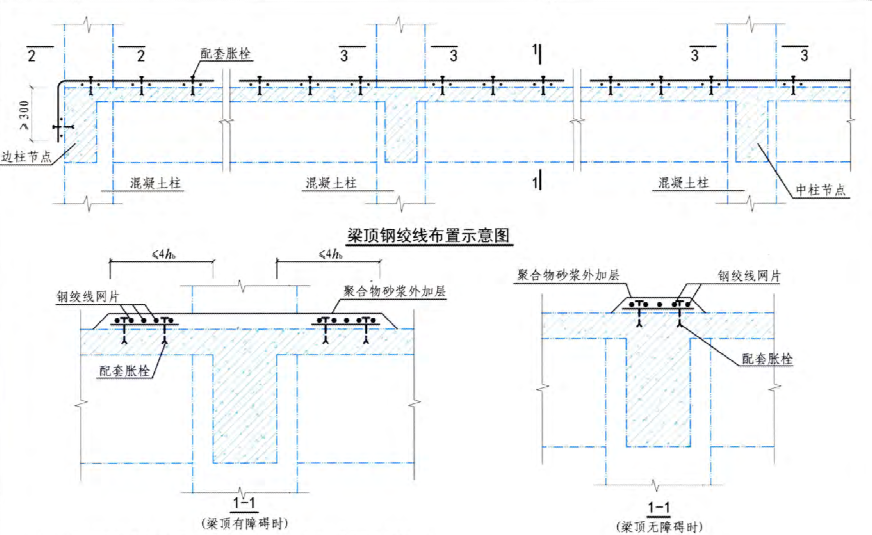

第二十 、梁支座受弯承载力加固

1. 钢绞线网片 －聚合物砂浆加固法适用于提高梁的受弯、受剪承载力的加固， 端部锚回方式见42 页 ．

2 .梁顶纵向钢丝网片长度由计算确定，且不应小于 1 / 3梁计算跨度 。

3.hb为楼板厚度。

4 .剖面 2- 2, 3-3 见 10 5 页 ，

图二十一、梁跨中受弯承载力加固

1. 钢 绞线 网 片端部锚固方式见42 页 。

2. 配套胀栓问距不应大于 150阳。

3. h为梁高 。

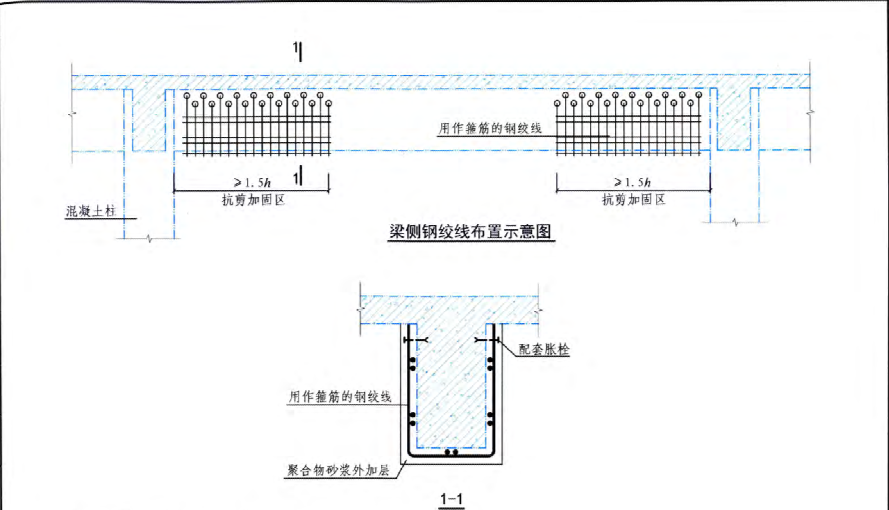

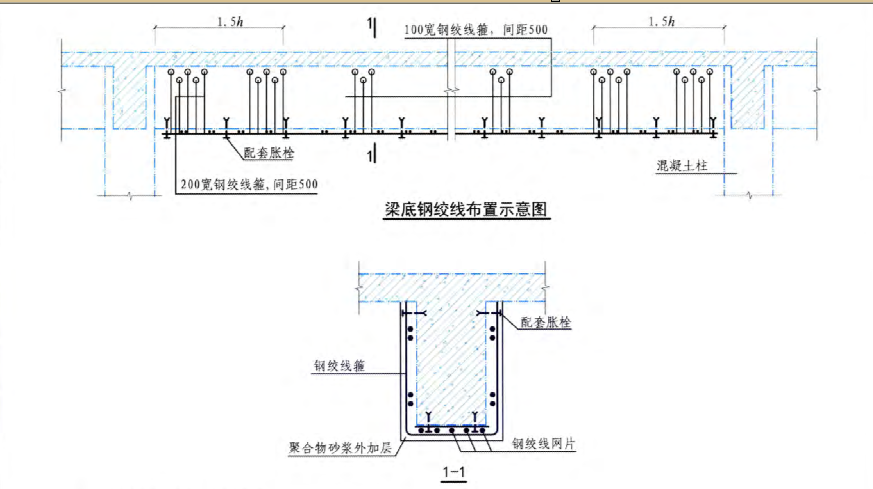

图二十二、梁受剪承载力加固

1. 钢绞线网片端部锚固 方式见42 页。

2. 配套胀栓问距不应大于 150mm。

3. h为梁高。
