横向张拉双侧预应力撑杆加固框架柱

外加预应力加固之横向张拉双侧预应力撑杆加固框架柱加固法介绍

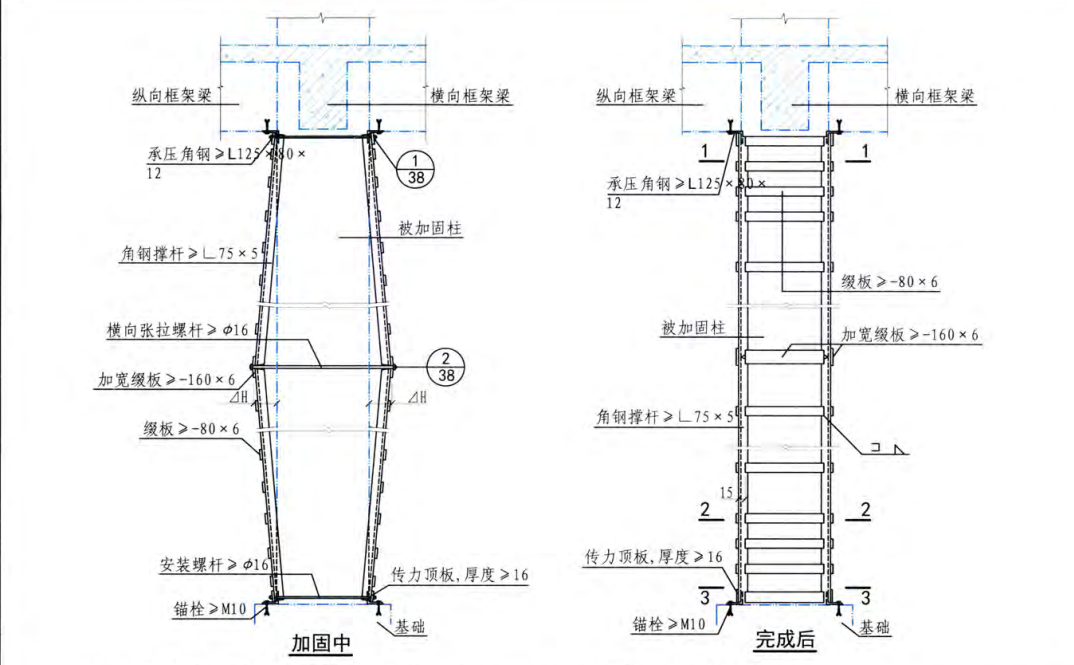

详见下图

1. 双侧预应力撑杆加固法适用于受压承载力不足的轴心受压柱、小偏心受压柱以及弯矩变号的大偏心受压柱的加固
2. 向张拉量 LI 计算确定
3缀板按设计标注的范围加密
4角钢、缀板等钢构件与原结构间的缝隙应灌注胶粘剂使之成为一体

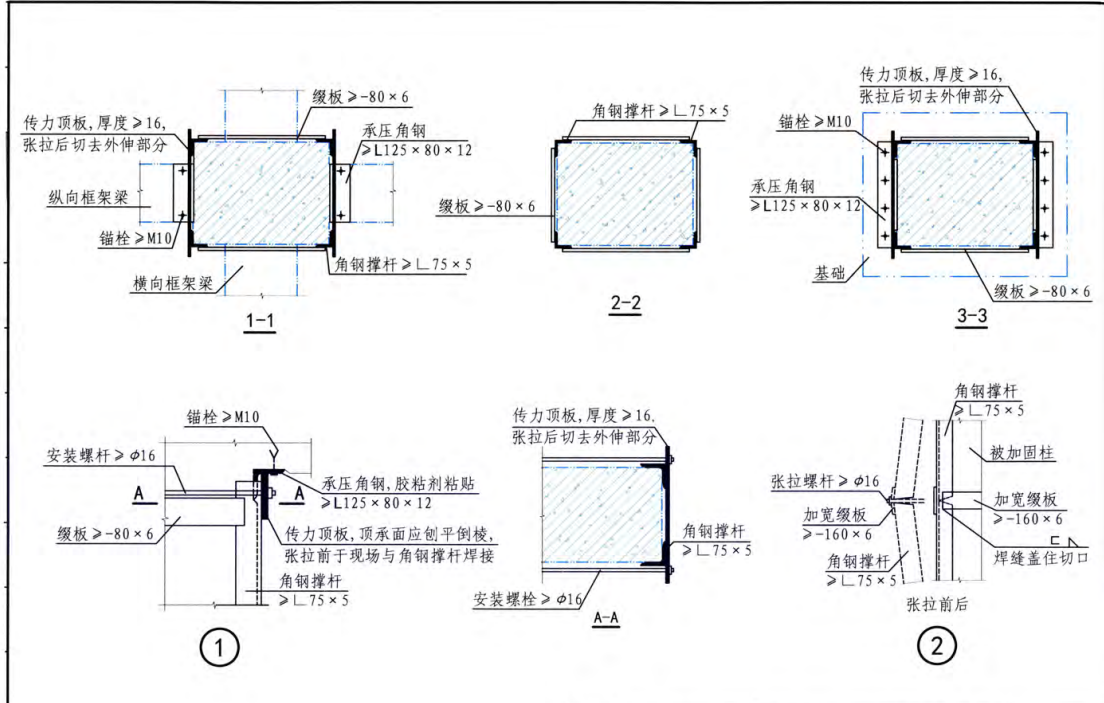

5. 剖面 1-1 2-2 见下图
