条形基础肋梁加固

条形基础肋梁加固介绍

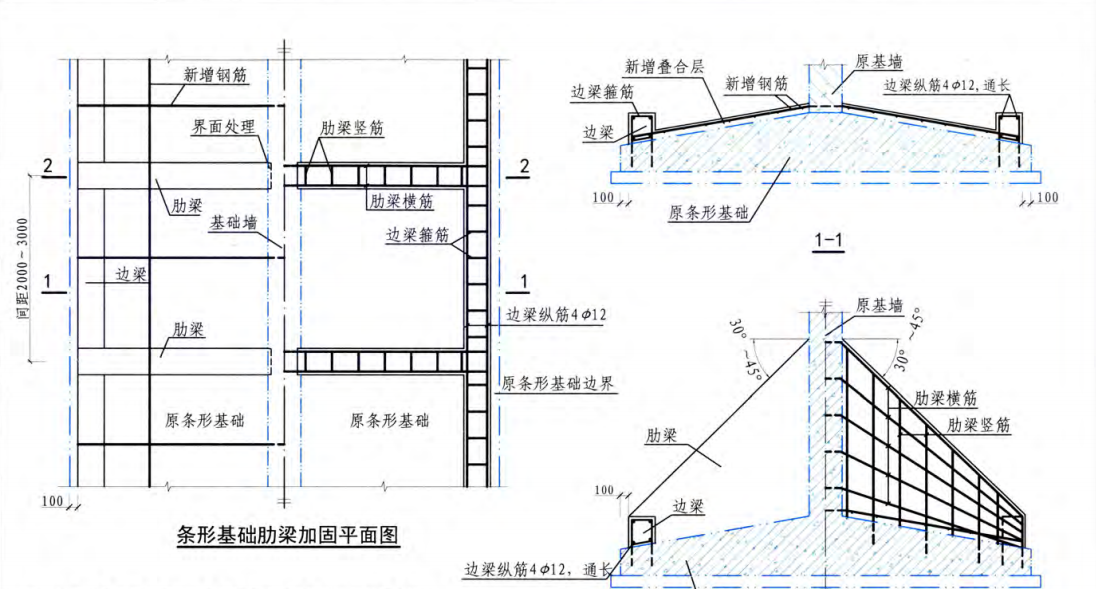

条形基础肋梁加固平面图做法如下图

注意事项

1. 新增叠合层肋梁 边梁具体尺寸及钢筋等应由计算确定，图中采 具体数据仅为示例
2边梁箍筋》 6@ 200-300 ，每隔 根植入基础
3肋梁竖筋》 8@ 200-300 ，每隔 根植入基础
4肋梁横筋》2 14@200-300 ，穿墙或植入原基础
5植筋应满足锚固深度的要求
6. 原墙、基础需进行界面处理并附加 形锚筋，锚筋》 φ8 600
7. 需验算加固后新结构体系的承载力
