新增侧向支-单层工业厂房有吊车情况撑加固法

新增侧向支-单层工业厂房有吊车情况撑加固法如下图

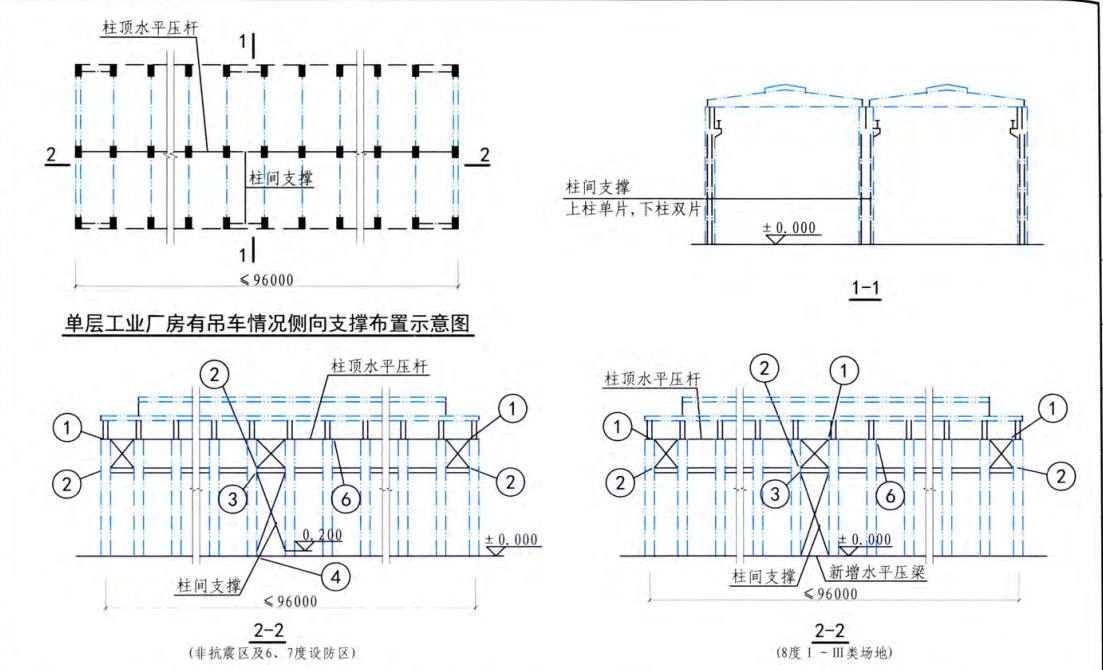

单层工业厂房有吊车情况侧向支撑布置示意图

1. 柱问支撑的布置要求，应按现行《建筑抗震设计规范》 GB 5001 执行
2.8度 III 类场地时，在厂房单元中部 /3 区段内设两道柱问支撑
3.支撑与水平压梁的连接参照国家建筑标准设计图集 《柱 问支撑》 G336

4. 详图①～③做法见 下图

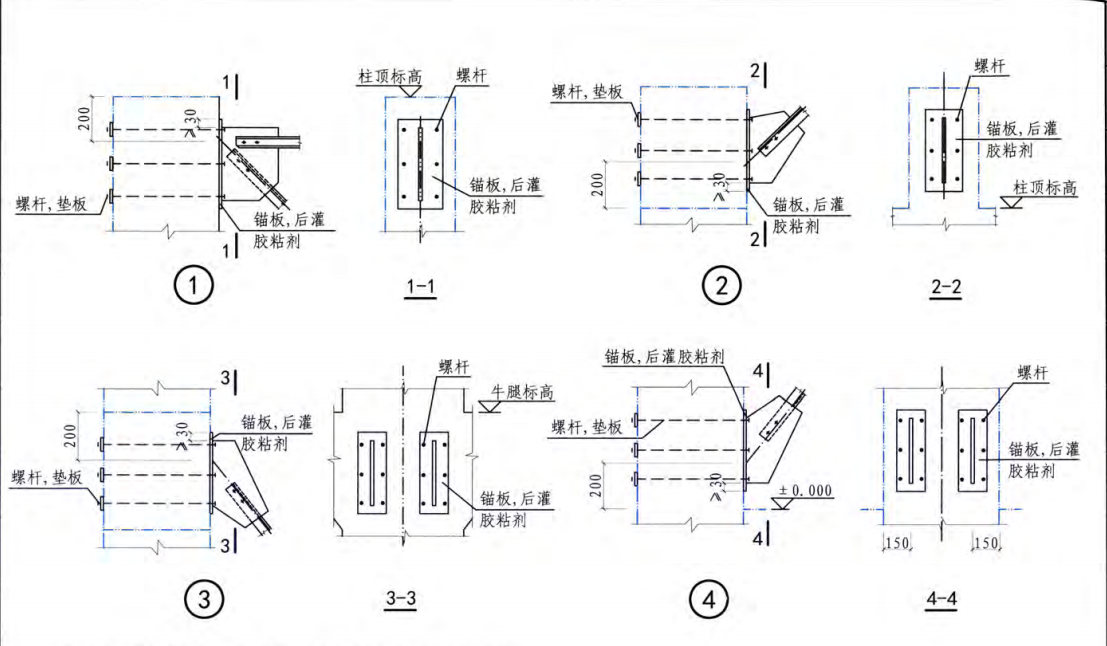

支撑与柱的连接

1螺杆规格应经计算确定 当柱宽较大不易钻孔时，也可采用外包构套力口图
2垫板规格宜》 60 x 60 x 10 。垫板也可放置在柱外。
3穿孔部位应采用胶粘剂灌注锚固。

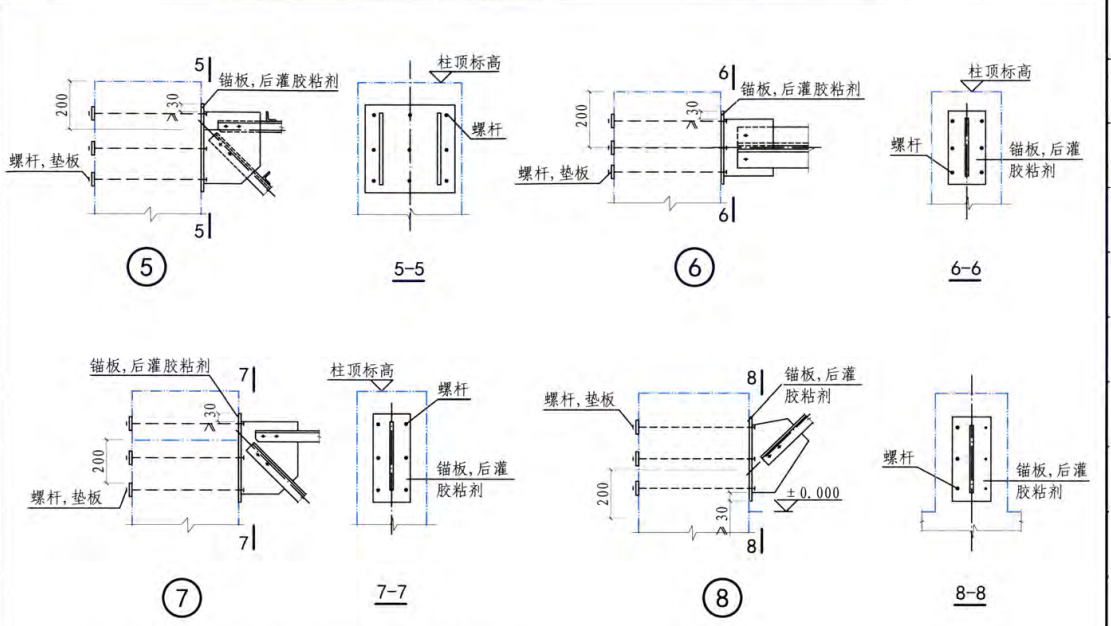

支撑与柱的连接

注意事项

螺杆规格应经计算确定．当柱宽较大不易钻孔时，也可采用外包钢构套加图
2.垫板规格宜》 -6Q *6*10垫板也可放置在柱外

3.穿孔部位应采用胶结剂灌注锚固。
