烟囱重要检测方法介绍

烟囱重要检测方法介绍

红外热像分析

1.检测原理

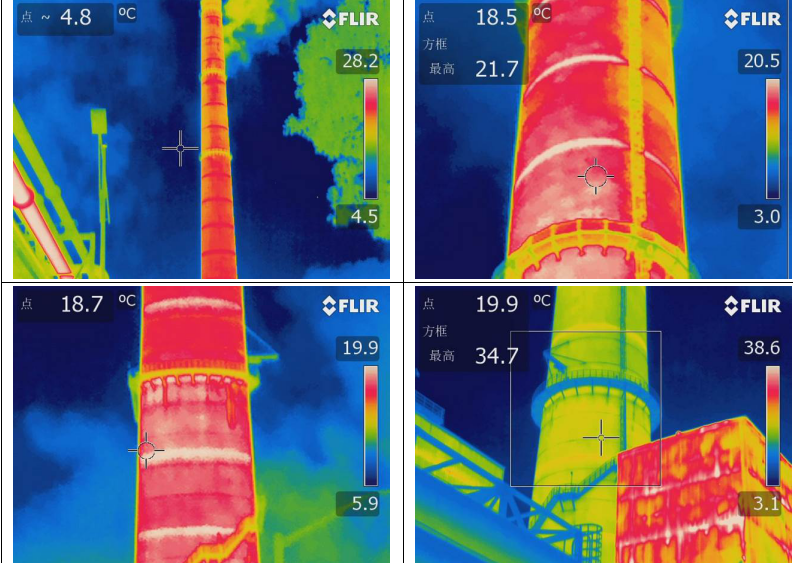

对烟囱检测的内衬以及隔热效果进行整体评价，可以借助红外热像仪来进行。

红外热成像技术是一种较新的检测技术，它集光电成像技术、计算机技术、图像处理技术于一身，通过接收物体发出的红外线(红外辐射)，将其热像显示在荧光屏上，从而准确判断物体表面的温度分布情况，具有准确、实时、快速等优点。任何物体由于其自身分子的运动，不停地向外辐射红外热能，从而在物体表面形成一定的温度场，俗称“热像”。红外诊断技术正是通过吸收这种红外辐射能量，测出设备表面的温度及温度场的分布，从而判断设备发热情况。红外热像仪就是利用热成像技术将这种看不见的“热像”转变成可见光图像，使测试效果直观，灵敏度高，能检测出设备细微的热状态变化，准确反映设备内部、外部的发热情况，可靠性高，对发现潜在隐患非常有效。

红外线辐射是自然界存在的一种最为广泛的电磁波辐射，它是基于任何物体在常规环境下都会产生自身的分子和原子无规则的运动，并不停地辐射出热红外能量，分子和原子的运动愈剧烈，辐射的能量愈大，反之，辐射的能量愈小。温度在绝对零度以上的物体，都会因自身的分子运动而辐射出红外线。通过红外探测器将物体辐射的功率信号转换成电信号后，成像装置的输出信号就可以完全一一对应地模拟扫描物体表面温度的空间分布，经电子系统处理，传至显示屏上，得到与物体表面热分布相应的热像图。

红外热像仪是利用红外探测器、光学成像物镜和光机扫描系统（目前先进的焦平面技术则省去了光机扫描系统）接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构（焦平面热像仪无此机构）对被测物体的红外热像进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换成电信号，经放大处理、转换或标准视频信号通过电视屏或监测器显示红外热像图。这种热像图与物体表面的热分布场相对应；实质上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光图像相比，缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热分布场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实标校正，伪色彩描绘等技术。
