混凝土植筋结与构后锚固技术规程
沪荆公司为植筋加固爱好者提供的这分齐全的混凝土植筋结与构后锚固技术规程编号JGJ145－2004希望大家喜欢此技术规范符合中华人民共和国行业标准
前言
根据建设部建标[1998]58 号文的要求，规程编制组经广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见基础上，制定了本规程。本规程的主要技术内容是：总则，术语和符号，材料，设计基本规定，锚固连接内力分析，承载能力极限状态计算，锚固抗震设计，构造措施，锚固施工与验收及锚固承载力现场检验方法。本规程由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，授权由主编单位负责具体解释。本规程主编单位是：中国建筑科学研究院(地址：北京市北三环东路30 号；邮政编码：100013)。本规程参加单位是：中科院大连化物所，河南省建筑科学研究院，慧鱼（太仓）建筑锚栓有限公司，喜利得（中国）有限公司。本规程主要起草人是：万墨林、韩继云、邸小坛、贺曼罗、吴金虎、王稚、萧雯。
目次
1 总则
2 术语与符号
3 材料
3.1 混凝土基材
3.2 锚栓
3.3 锚固胶
4 设计基本规定
4.1 锚栓分类及适用范围
4.2 锚固设计原则
5 锚固连接内力分析
5.1 一般规定
5.2 群锚受拉内力计算
5.3 群锚受剪内力计算
6 承载能力极限状态计算
6.1 受拉承载力计算
6.2 受剪承载力计算
6.3 拉剪复合受力承载力计算
7 锚固抗震设计
8 构造措施
9 锚固施工与验收
9.1 基本要求
9.2 锚孔
9.3 锚栓的安装与锚固
9.4 锚固质量检查与验收
附录A 锚固承载力现场检验方法
本规程用词用语说明
条文说明
1 总 则
1.0.1 为使混凝土结构后锚固连接设计与施工做到技术先进、安全可靠、经济合理，制订本规程。
1.0.2 本规程适用于被连接件以普通混凝土为基材的后锚固连接设计、施工与验收，不适用以砌体或轻混凝土为基材的锚固。
1.0.3 后锚固连接设计应考虑被连接结构的类型(结构构件与非结构构件)、锚栓受力状况(受拉、受压、受弯、受剪、及其组合)、荷载类型及锚固连接的安全等级(重要与一般)等因素的综合影响。
1.0.4 后锚固连接设计、施工与验收，除满足本规程的规定外，尚应符合国家现行的有关强制性标准的规定。
2 术语和符号
2.1 术语
2.1.1 后锚固Post-installed fastenings
通过相关技术手段在既有混凝土结构上的锚固。
2.1.2 锚栓 Anchor
将被连接件锚固到混凝土基材上的锚固组件。

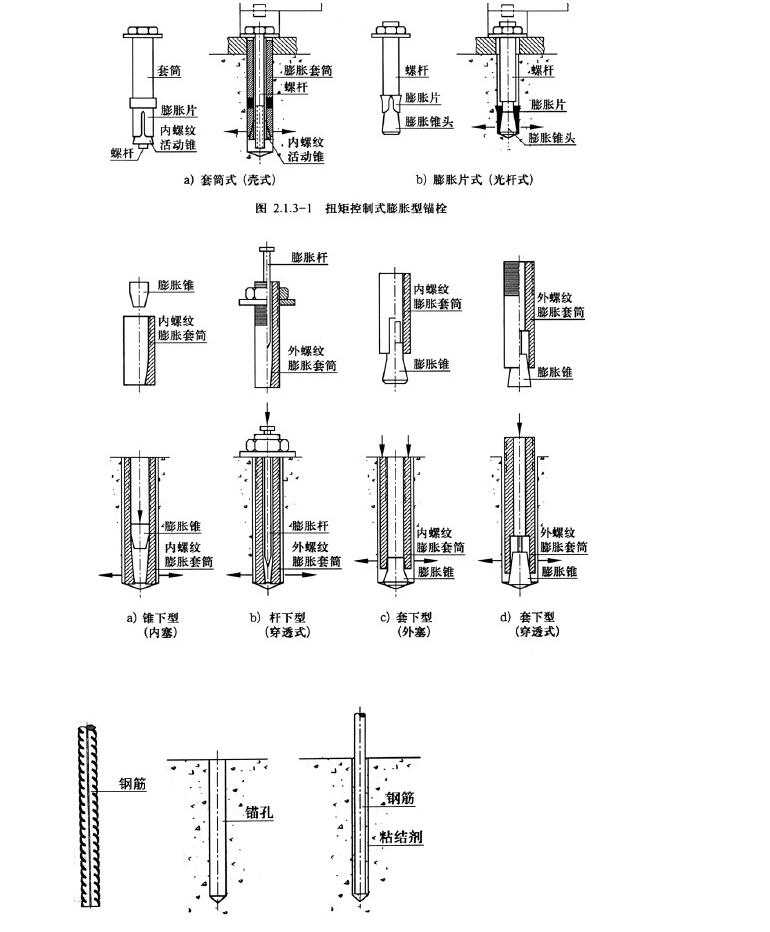

2.1.3 膨胀型锚栓 Expansion anchors
利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓（图 2.1.3-1，图2.1.3-2）。

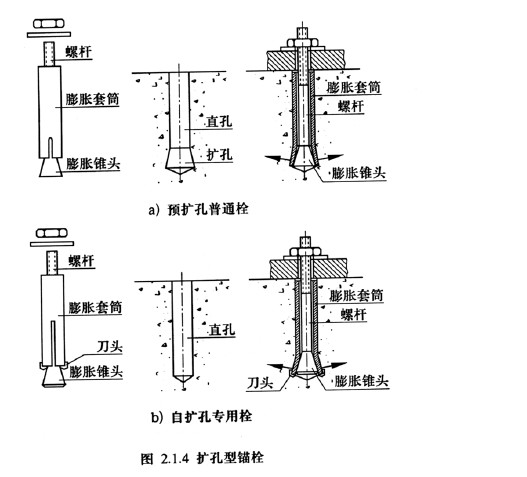

2.1.4 扩孔型锚栓 Undercut anchors
通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓（图 2.1.4）。锚固技术规程
2.1.5 化学植筋 Bonded rebars以化学粘结剂—锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋（图2.1.5）
2.1.6 基材 Base material
承载锚栓的母体结构材料，本规程指混凝土。
2.1.7 群锚 Anchor group
共同工作的多个锚栓。
2.1.8 被连接件 Fixture
被锚固到混凝土基材上的物件。
2.1.9 锚板 Anchor plate
锚固到混凝土基材上的钢板。
2.1.10 破坏模式 Failure mode
荷载下锚固连接的破坏形式。

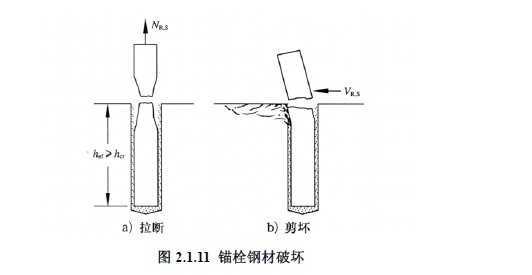

2.1.11 锚栓破坏 Anchur failure
锚栓或植筋本身钢材被拉断、剪坏或复合受力破坏形式（图 2.1.11）

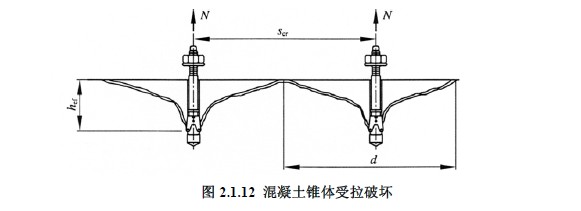

2.1.12 混凝土锥体破坏 Concrete cone failure
锚栓受拉时混凝土基材形成以锚栓为中心的倒锥体破坏形式（图2.1.12）
图 2.1.12 混凝土锥体受拉破坏

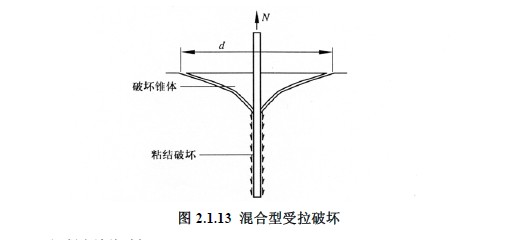

2.1.13 混合型破坏 Combinaiton failure
化学植筋受拉时形成以基材表面混凝土锥体及深部粘结拔出之组合破坏形式(图2.1.13)。
图 2.1.13 混合型受拉破坏

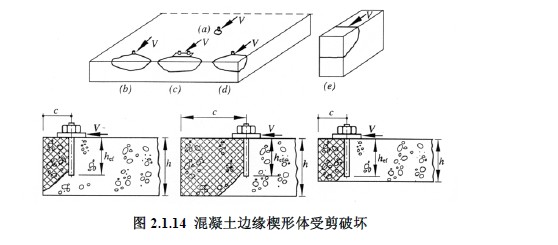

2.1.14 混凝土边缘破坏Concrete edge failure
基材边缘受剪时形成以锚栓轴为顶点的混凝土楔形体破坏形式（图2.1.14）。
图 2.1.14 混凝土边缘楔形体受剪破坏

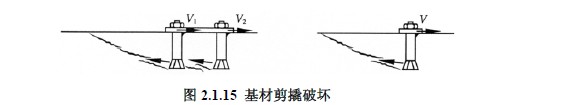

2.1.15 剪撬破坏 Pryout failure
中心受剪时基材混凝土沿反方向被锚栓撬坏（图2.1.15）。
图 2.1.15 基材剪撬破坏
2.1.16 劈裂破坏 Splitting failure
基材混凝土因锚栓膨胀挤压力而沿锚栓轴线或若干锚栓轴线连线之开裂破坏形式（图2.1.16）。

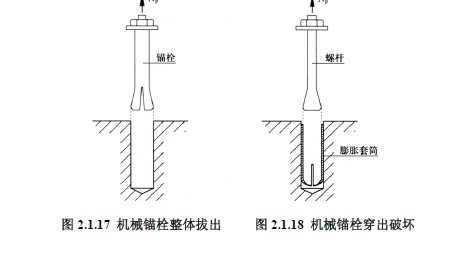

2.1.17 拔出破坏 Pull-out failure拉力作用下锚栓整体从锚孔中被拉出的破坏形式（图2.1.17）。
2.1.18 穿出破坏 Pull-through faliure拉力作用下锚栓膨胀锥从套筒中被拉出而膨胀套仍留在锚孔中的破坏形式（图2.1.18）。
图 2.1.17 机械锚栓整体拔出图 2.1.18 机械锚栓穿出破坏

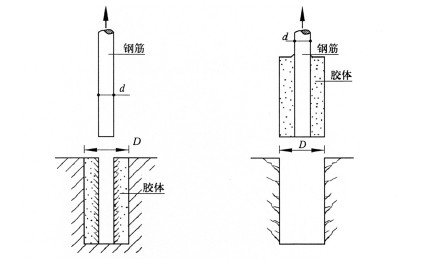

2.1.19 胶筋界面破坏 Steel/adhesive interface failure化学植筋或粘结型锚栓受拉时，沿胶粘剂与钢筋界面之拔出破坏形式（图
2.1.19）。
2.1.20 胶混界面破坏 Adhesive/concrete interface failure化学植筋受拉时，沿胶粘剂与混凝土孔壁界面之拔出破坏形式（图 2.1.20）。
图 2.1.19 化学植筋沿胶筋界面拔出图 2.1.20 化学植筋沿胶混界面拔出
2.1.21 设计使用年限 Design working life
设计规定的锚固件或结构构件不需进行大修即可按其预定目的使用的时间。
2.2 符 号
2.2.1 作用与抗力
Ｍ──弯矩；
Ｎ──轴向力；
R──承载力；
S──作用效应；
T——扭矩；
Ｖ──剪力；
NSd──拉力设计值；
VSd──剪力设计值；
g
sd N ──群锚受拉区总拉力设计值；
10
g
sd V ──群锚总剪力设计值；
h
sd N ──群锚中受力最大锚栓的拉力设计值；
h
sd V ──群锚中受力最大锚栓的剪力设计值；
NRk,s──锚栓受拉承载力标准值；
NRd,s──锚栓受拉承载力设计值；
VRk,s──锚栓受剪承载力标准值；
VRd,s──锚栓受剪承载力设计值；
NRk,c──混凝土锥体受拉破坏承载力标准值；
NRd,c──混凝土锥体受拉破坏承载力设计值；
NRk,sp──混凝土劈裂破坏受拉承载力标准值；
NRd,sp──混凝土劈裂破坏受拉承载力设计值；
NRk,p──锚栓拔出破坏受拉承载力标准值；
NRd,p──锚栓拔出破坏受拉承载力设计值；
Tinst──按规定安装，施加于锚栓的扭矩；
Ninst──按规定安装，施加于锚栓的相应的预紧力；
VRk,c──混凝土楔形体受剪破坏承载力标准值；
VRd,c──混凝土楔形体受剪破坏承载力设计值；
VRk,.cp──混凝土剪撬破坏承载力标准值。
VRd,.cp──混凝土剪撬破坏承载力设计值。
2.2.2 材料强度
fyk──锚栓屈服强度标准值；
fstk──锚栓极限抗拉强度标准值；
fcu,k──混凝土立方体抗压强度标准值。

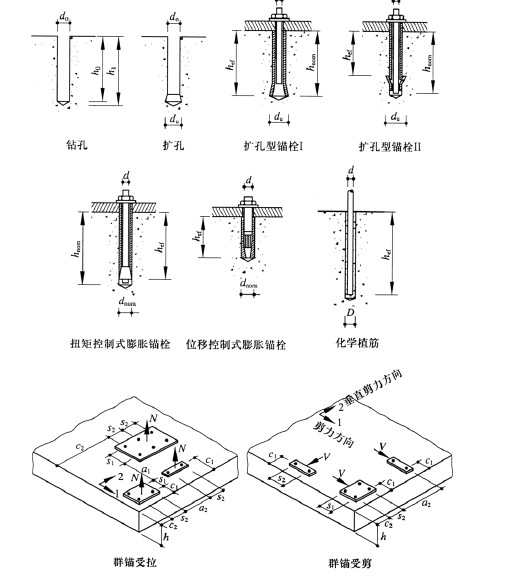

2.2.3 几何特征值（图2.2.3）
As,Wel──锚栓应力截面面积和截面抵抗矩；
a ──同一受力方向群锚与群锚邻接的外部锚栓之间的距离；
b ──混凝土基材宽度；
c、c1、c2──锚栓与混凝土基材边缘的距离；
ccr,N──混凝土理想锥体受拉破坏的锚栓临界边距；
cmin──不发生安装造成的混凝土劈裂破坏的锚栓边距最小值；
d──锚栓杆、螺杆外螺纹公称直径及钢筋直径；
d0、D──锚孔直径；
du──扩孔直径；
df──锚板钻孔直径；
dnom──锚栓外径；
h──混凝土基材厚度；
12
ho──钻孔深度；
h1──钻孔底尖端深度；
hef──锚栓有效锚固深度；
hmin──不发生安装造成的混凝土劈裂破坏的混凝土基材厚度最小值；
hnom──锚栓埋置深度；
s、s1、s2──锚栓之间的距离；
scr,N──混凝土理想锥体受拉破坏的锚栓临界间距；
smin──不发生安装造成的混凝土劈裂破坏的锚栓间距最小值；
tfix──被连接件厚度或锚板厚度；
0
c,N A ──单根锚栓受拉，混凝土破坏理想锥体投影面面积；
Ac,N──混凝土破坏计算锥体投影面面积；
0
c,V A ──单根锚栓受剪混凝土破坏理想楔形体在侧向的投影面面积；
Ac,V──混凝土破坏计算楔形体在侧向的投影面面积；
lf──剪切荷载下，锚栓的计算长度。
2.2.4 分项系数及计算系数
A γ ──锚固重要性系数；
R* γ ──锚固承载力分项系数；
ψα,V
──角度对受剪承载力的影响系数；
ψec,N
──荷载偏心对受拉承载力的影响系数；
ψec,V
──荷载偏心对受剪承载力的影响系数；
ψh,V
──边距与混凝土基材厚度比对受剪承载力的影响系数；
ψre,N
──表层混凝土因密集配筋的剥离作用对受拉承载力的影响系数；
ψs,N
──边距c 对受拉承载力的影响系数；
ψs,V
──边距c 对受剪承载力的影响系数；
ψucr,N
──未裂混凝土对受拉承载力的提高系数;
ψucr,V
──未裂混凝土对受剪承载力的提高系数。
13
3 材料
3.1 混凝土基材
3.1.1 混凝土基材应坚实，且具有较大体量，能承担对被连接件的锚固和全部附加
荷载。
3.1.2 风化混凝土、严重裂损混凝土、不密实混凝土、结构抹灰层、装饰层等，均
不得作为锚固基材。
3.1.3 基材混凝土强度等级不应低于C20。基材混凝土强度指标及弹性模量取值应
根据现场实测结果按现行国家标准《混凝土结构设计规范》GB50010 确定。
3.2 锚栓
3.2.1 混凝土结构所用锚栓的材质可为碳素钢、不锈钢或合金钢，应根据环境条件
的差异及耐久性要求的不同，选用相应的品种。锚栓的性能应符合中华人民共和国
建筑工业行业标准《混凝土用膨胀型、扩孔型建筑锚栓》的相关规定。

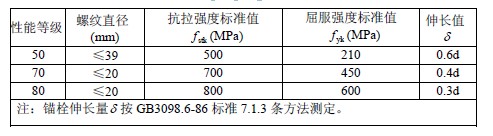

3.2.2 碳素钢和合金钢锚栓的性能等级应按所用钢材的抗拉强度标准值 fstk 及屈强比
fyk/ fstk 确定，相应的性能指标应按表3.2.2 采用
表 3.2.2 碳素钢及合金钢锚栓的性能指标
3.2.3 不锈钢锚栓的性能等级应按所用钢材的抗拉强度标准值stk f 及屈服强度标准值yk f 确定，相应的性能指标应按表3.2.3 采用。表 3.2.3 不锈钢（奥氏体 1 2 4 A、A、A ）锚栓的性能指标
3.2.4 化学植筋的钢筋及螺杆，应采用HRB400 级和HRB335 级带肋钢筋及Q235 和
Q345 钢螺杆。钢筋的强度指标按现行国家标准《混凝土结构设计规范》GB50010规定采用。
3.2.5 锚栓弹性模量可取 Es=2.0×105MPa。
3.3 锚固胶
3.3.1 化学植筋所用锚固胶的锚固性能应通过专门的试验确定。对获准使用的锚固胶，除说明书规定可以掺入定量的掺和剂(填料)外，现场施工中不宜随意增添掺料。

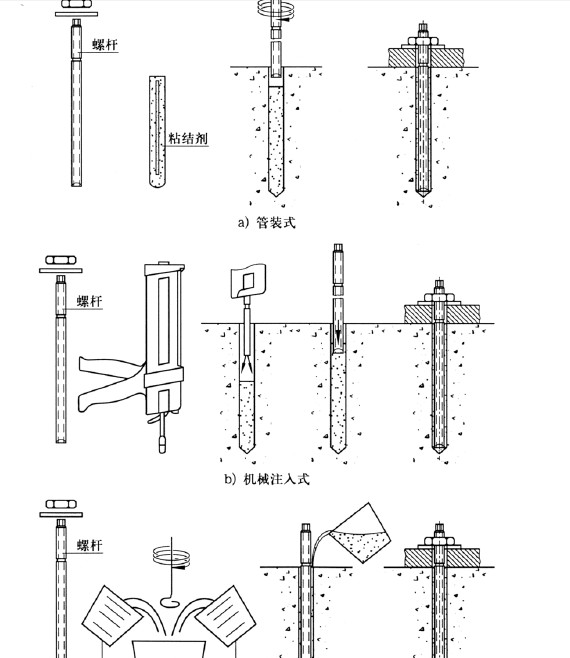

3.3.2 锚固胶按使用形态的不同分为管装式、机械注入式和现场配制式（图 3.3.2），应根据使用对象的特征和现场条件合理选用。
3.3.3 环氧基锚固胶的性能指标应满足表3.3.3 的要求。
表 3.3.3 环氧基锚固胶性能指标
4 设计基本规定
4.1 锚栓分类及适用范围
4.1.1 锚栓按工作原理及构造的不同可分为膨胀型锚栓、扩孔型锚栓、化学植筋及其它类型锚栓。各类锚栓的选用除考虑锚栓本身性能差异外，尚应考虑基材性状、锚固连接的受力性质、被连接结构类型、有无抗震设防要求等因素的综合影响。
4.1.2 膨胀型锚栓、扩孔型锚栓、化学植筋可用作非结构构件的后锚固连接，也可用作受压、中心受剪（c≥10hef）、压剪组合之结构构件的后锚固连接。各类锚栓的特许适用和限定范围，应满足4.1.3 条~4.1.4 条有关规定。注：非结构构件包括建筑非结构构件（如围护外墙、隔墙、幕墙、吊顶、广告牌、储物柜架等）及建筑附属机电设备的支架（如电梯，照明和应急电源，通信设备，管道系统，采暖和空调系统，烟火监测和消防系统，公用天线等）等。
4.1.3 膨胀型锚栓和扩孔型锚栓不得用于受拉、边缘受剪（C <10hef）、拉剪复合受力的结构构件及生命线工程非结构构件的后锚固连接。

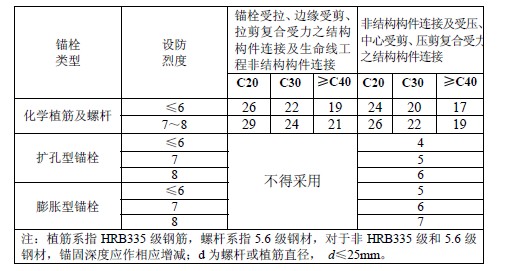

4.1.4 满足锚固深度要求的化学植筋及螺杆（图2.1.5），可应于抗震设防烈度≤8 度之受拉、边缘受剪、拉剪复合受力之结构构件及非结构构件的后锚固连接。
4.2 锚固设计原则
4.2.1 本规程采用以试验研究数据和工程经验为依据，以分项系数为表达形式的极限状态设计方法。
4.2.2 后锚固连接设计所采用的设计使用年限应与整个被连接结构的设计使用年限一致。
4.2.3 根据锚固连接破坏后果的严重程度，后锚固连接划分为二个安全等级。混凝土结构后锚固连接设计，应按表4.2.3 的规定，采用相应的安全等级，但不应低于被

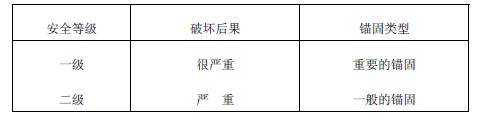

表4.2.3 锚固连接安全等级
4.2.4 后锚固连接承载力应采用下列设计表达式进行验算：
无地震作用组合 s A γ ≤ R (4.2.4-1)
有地震作用组合 S ≤ kR γ RE (4.2.4-2)
R = Rk γ R (4.2.4-3)
式中 A γ ─锚固连接重要性系数，对一级、二级的锚固安全等级，分别取1.2、
1.1；且A γ ≥ 0 γ ， 0 γ 为被连接结构的重要性系数；
S─锚固连接荷载效应组合设计值，按现行国家标准《建筑结构荷载规
范》GB50009 和《建筑抗震设计规范》GB50011 的规定进行计算；
R─锚固承载力设计值；
k R ─锚固承载力标准值；
k─地震作用下锚固承载力降低系数；
RE γ ─锚固承载力抗震调整系数；
R γ ─锚固承载力分项系数。
公式（4.2.4-1）中的s A γ ，在本规程各章中用内力设计值（N、M、V）表示。4.2.5 后锚固连接设计，应根据被连接结构类型、锚固连接受力性质及锚栓类型的不同，对其破坏型态加以控制。对受拉、边缘受剪、拉剪组合之结构构件及生命线
工程非结构构件的锚固连接，应控制为锚栓或植筋钢材破坏，不应控制为混凝土基材破坏；对于膨胀型锚栓及扩孔型锚栓锚固连接，不应发生整体拔出破坏，不宜产生锚杆穿出破坏；对于满足锚固深度要求的化学植筋及长螺杆，不应产生混凝土基
材破坏及拔出破坏（包括沿胶筋界面破坏和胶混界面破坏）。
4.2.6 混凝土结构后锚固连接承载力分项系数 R γ ，应根据锚固连接破坏类型及被连接结构类型的不同，按表4.2.6 采用。当有充分试验依据和可靠使用经验，并经国家指定的机构技术认证许可后，其值可作适当调整。

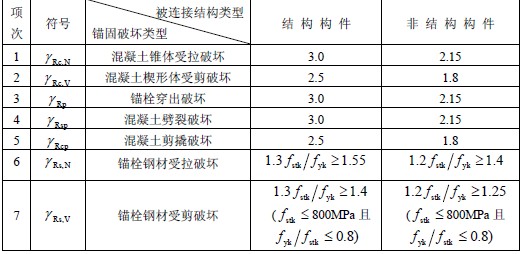

表 4.2.6 锚固承载力分项系数R
4.2.7 未经有资质的技术鉴定或设计许可，不得改变后锚固连接的用途和使用环境。
5 锚固连接内力分析
5.1 一般规定
5.1.1 锚栓内力宜按下列基本假定进行计算：
1. 被连接件与基材结合面受力变形后仍保持为平面，锚板出平面刚度较大，其
弯曲变形忽略不计；
2. 锚栓本身不传递压力（化学植筋除外），锚固连接的压力应通过被连接件的锚
板直接传给混凝土基材；
3. 群锚锚栓内力按弹性理论计算。当锚固破坏为锚栓或植筋钢材破坏，且为低
强(≤5.8 级)钢材时，可考虑塑性应力重分布，按弹塑性理论计算。
5.1.2 当式 5.1.2 成立时，锚固区基材可判定为非开裂混凝土，否则宜判定为开裂
混凝土，并按《混凝土结构设计规范》计算其裂缝宽度：
L R 0 σ +σ ≤ （5.1.2）
式中 L σ ─外荷载（包括锚栓荷载）及预应力在基材结构锚固区混凝土中所产
生的应力标准值，拉为正，压为负；
R σ ─由于混凝土收缩、温度变化及支座位移等在锚固区混凝土中所产生
的拉应力标准值，若不进行精确计算，可近似取R σ ＝3MPa。
5.2 群锚受拉内力计算

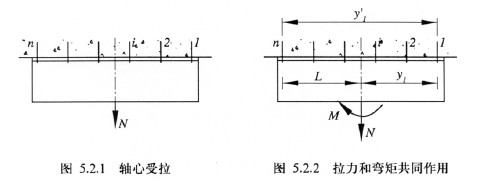

5.2.1 轴心拉力作用下(图5.2.1)，各锚栓所承受的拉力设计值应按下式计算：
NSd = N / n (5.2.1)
式中NSd─锚栓所承受的拉力设计值；
N─总拉力设计值；
n─群锚锚栓个数。
5.2.2 轴心拉力与弯矩共同作用下（图 5.2.2），弹性分析时，受力最大锚栓的拉力
设计值应按下列规定计算：
1.当 2 0
1 − Σ ≥ i N n My y 时
21hsd i N = N n +My Σ y (5.2.2-1)
2. 当 2 0
1 ＜ i N n − My Σ y 时Nsd = NL + M y′ Σ yi′ (5.2.2-2)
式中 M─弯矩设计值；
hsd N ─群锚中受力最大锚栓的拉力设计值；y1，y i─锚栓1 及i 至群锚形心轴的垂直距离；
i y′, y′ 1 ─锚栓1 及i 至受压一侧最外排锚栓的垂直距离；
L─轴力N 作用点至受压一侧最外排锚栓的垂直距离。
5.3 群锚受剪内力计算
5.3.1 群锚在剪切荷载V 或扭矩T 作用下，锚栓所承受的剪力，应根据被连接件锚板孔径df 与锚栓直径d 的适配情况，锚栓与混凝土基材边缘的距离c 值大小等，分别按下列规定确定：

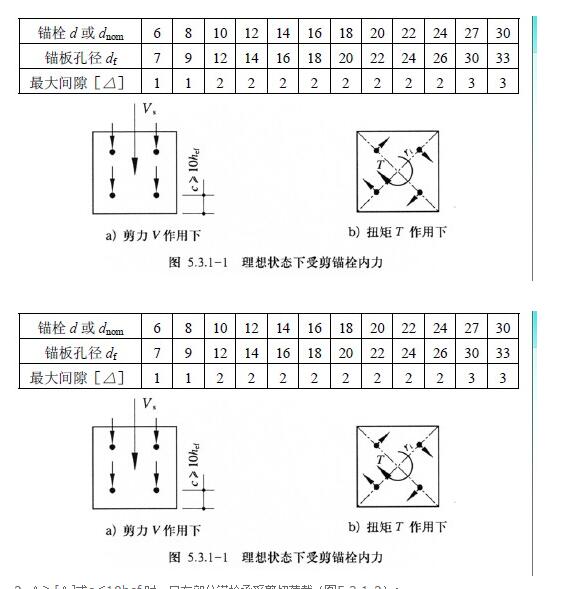

1. 锚板钻孔与锚杆之间的空隙△= df - d 或钻孔与套筒之间的空隙（穿透式安装情况）△= df—dnom 小于或等于表5.3.1 的允许值[△]，且边距C≥10hef 时，所有锚
栓均匀分摊剪切荷载(图5.3.1-1)；
表 5.3.1 被连接件孔径、孔隙规定（mm）
2. △＞[△]或c＜10hef 时，只有部分锚栓承受剪切荷载（图5.3.1-2）；
3. 当部分锚栓的锚板孔沿剪切荷载方向为长槽孔时，可不考虑这些锚栓承受剪
力（图5.3.1-3）。

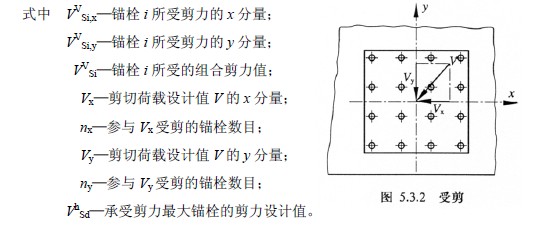

5.3.2 剪切荷载 V 作用下（图5.3.2），锚栓的剪力设计值应按下列公式计算：

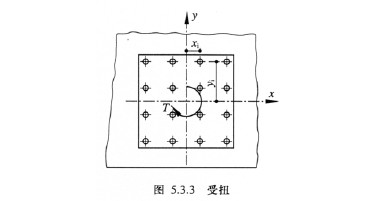

5.3.3 按弹性分析时，群锚在扭矩 T 作用下（图5.3.3），锚栓的剪力设计值应按下
列公式计算：VTSi,x = T yi / (Σxi2+Σyi2 ) (5.3.3-1)
VTSi,y = T xi / (Σxi2+Σyi2 ) (5.3.3-2)
VhSd = VTsi,max (5.3.3-4)
式中T─扭矩设计值；
VTSi,x─T 作用下锚栓i 所受剪力的x 分量；
VTSi,y─T 作用下锚栓i 所受剪力的y 分量；
VTSi─T 作用下锚栓i 所受组合剪力值；
xi─锚栓i 至以群锚形心为原点的y 坐标轴的垂直距离；
yi─锚栓i 至以群锚形心为原点的x 坐标轴的垂直距离。
6 承载能力极限状态计算
6.1 受拉承载力计算
6.1.1 锚固受拉承载力应符合表 6.1.1 的规定：
表 6.1.1 锚固受拉承载力设计规定
6.1.2 锚栓或植筋钢材破坏时的受拉承载力设计值 NRd,s，应按下列公式计算：
Rd,s Rk,s RS,N N = N γ (6.1.2-1)
Rk,s s stk N = A f (6.1.2-2)
式中Rk,s N ─锚栓或植筋钢材破坏受拉承载力标准值；
RS,N γ ─锚栓或植筋钢材破坏受拉承载力分项系数，按表4.2.6 采用；
As─锚栓或植筋应力截面面积；
fstk─锚栓或植筋极限抗拉强度标准值。
6.1.3 单锚或群锚混凝土锥体受拉破坏时的受拉承载力设计值 NRd,c，应按下列公式
式中 Rk,c N ─混凝土锥体破坏时的受拉承载力标准值。Rc,N γ ─混凝土锥体破坏时的受拉承载力分项系数， Rc,N γ 按表4.2.6 采用；
oRk,c N ─开裂混凝土单根锚栓受拉，理想混凝土锥体破坏时的受拉承载力标准值，按6.1.4 条规定计算；
oc,N A ─间距、边距很大时，单根锚栓受拉，理想混凝土破坏锥体投影面面积，
按6.1.5 条规定计算；
Ac,N─单根锚栓或群锚受拉，混凝土实有破坏锥体投影面面积，按6.1.6 条有关规定计算；
ψ s,N─边距c 对受拉承载力的降低影响系数，按6.1.7 条规定计算；
ψ re,N─表层混凝土因密集配筋的剥离作用对受拉承载力的降低影响系数，按
6.1.8 条规定计算；
ψ ec,N─荷载偏心eN 对受拉承载力的降低影响系数，按6.1.9 条规定计算；
ψ ucr,N─未裂混凝土对受拉承载力的提高系数，按6.1.10 条规定取用。
6.1.4 开裂混凝土单根锚栓，理想混凝土锥体破坏受拉承载力标准值o
Rk,c N (N)，应由试验确定，在符合产品标准及本规程有关规定的情况下，可按下式计算或按表6.1.4 采用：
1.5
cu,k efoRk,c N = 7.0 f h (膨胀型锚栓及扩孔型锚栓) (N) (6.1.4)
式中 fcu,k─混凝土立方体抗压强度标准值(N/mm2 )，当 fcu,k=45～60Mpa 时，应乘以降低系数0.95；
hef─锚栓有效锚固深度(mm),对于膨胀型锚栓及扩孔型锚栓，为膨胀锥体与孔壁最大挤压点的深度。
6.1.5 单根锚栓受拉，混凝土理想化破坏锥体投影面面积o
c,N A 应按下列公式计算（图
6.1.5）：2cr,Noc,N A = s (6.1.5)式中cr,N s ─混凝土锥体破坏情况下，无间距效应和边缘效应，确保每根锚栓受拉
承载力标准值的临界间距。对于膨胀型锚栓及扩孔型锚栓， 取cr,N ef s = 3h 。

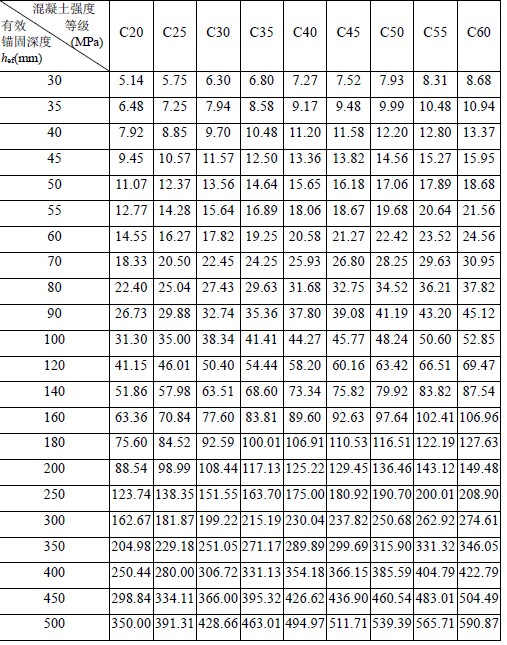

表6.1.4 单根膨胀型锚栓、扩孔型锚栓受拉，混凝土锥体破坏承载力标准值oRk,c N (kN)
6.1.6 群锚受拉，混凝土破坏锥体投影面面积Ac,N，应根据锚栓排列布置情况的不同，
分别按下列规定计算：
1） 单栓，靠近构件边缘布置，c1≤ccr,N 时（图6.1.6-1）
Ac,N=(c1+0.5scr,N)scr,N (6.1.6-1)
2) 双栓，垂直构件边缘布置，c1≤ccr,N, s1≤scr,N 时 (图6.1.6-2)
Ac,N=(c1+s1+0.5scr,N)scr,N (6.1.6-2)
3） 双栓，平行构件边缘布置，c1≤ccr,N, s1≤scr,N 时(图6.1.6-3)
26
Ac,N=(c2+0.5sr,N)(s1+scr,N) (6.1.6-3)
4） 四栓，位于构件角部，c1≤ccr,N, c2≤ccr,N，s1≤scr,N, s2≤scr,N 时(图6.1.6-4)
Ac,N=(c1+s1+0.5scr,N)(c2+s2+0.5scr,N) (6.1.6-4)
上列公式中c1, c2─方向1 及2 的边距；
s1, s2─方向1 及2 的间距；
ccr,N─混凝土锥体破坏，无间距效应及边缘效应，确保每根锚栓受拉
承拉载力标准值的临界边距，对于膨胀型锚栓、扩孔型锚栓
ccr,N=1.5hef。
6.1.7 边距 c 对受拉承载力降低影响系数ψ s,N 应按下式计算：= 0.7 + 0.3 ≤1cr,N ccs,N ψ (6.1.7)
式中c ─边距，若有多个边距时，取最小值。cr,N c ≤ c ≤ c min ， min c 按6.1.11 条规定采用。
6.1.8 表层混凝土因密集配筋的剥离作用对受拉承载力降低影响系数ψ re,N 按下式
计算。当锚固区钢筋间距s≥150mm 时，或钢筋直径d≤10mm 且S≥100mm 时，
则取ψ re,N=1.0。
1200= 0.5 + ef ≤re,Nψ h (6.1.8)
6.1.9 荷载偏心对受拉承载力的降低影响系数ψ ec,N 按下式计算：
11 2 /1 ≤+=N cr,Nec,N e sψ (6.1.9)
式中eN─外拉力N 相对于群锚重心的偏心距；若为双向偏心，应分别按两个方向
计算，取re,N ψ ＝ (ec,N)1 ψ (ec,N)2 ψ 。
6.1.10 未裂混凝土对受拉承载力的提高系数 ucr,N ψ ，对膨胀型锚栓及扩孔型锚栓可
取1.4。6.1.11 锚栓边距 c、间距s 及基材厚度h 应分别≥其最小值min c 、min s 、min h 。锚栓
安装过程中不产生劈裂破坏的最小边距min c 、最小间距min s 及最小厚度min h ，应由锚
栓生产厂家通过系统的试验认证后提供，在符合产品标准及本规程有关规定情况
下，可采用下列数据：min ef h = 1.5h ，且 100mm min h ≥膨胀型锚栓(双锥体) min ef c = 3h ， min ef s = 1.5h膨胀型锚栓 min ef c = 2h ， min ef s = h扩孔型锚栓 min ef c = h ， min ef s = h
当满足下列条件时，可不考虑荷载条件下的劈裂破坏作用：1.锚栓位于构件受压区或配有能限制裂缝宽度≤0.3 mm 的钢筋；
2. cr,sp c ≥ 1.5c ，及 ef h ≥ 2h ，其中 cr,sp c 为基材混凝土劈裂破坏的临界边距，对于
扩孔型锚栓cr,sp ef c = 2h ，膨胀型锚栓 cr,sp ef c = 3h 。
当不满足上述要求时，则应验算荷载条件下的基材混凝土劈裂破坏承载力，并
按下列公式计算混凝土劈裂破坏承载力设计值Rd,sp N ：
Rd,sp Rk,sp Rsp N = N γ (6.1.11-1)28Rk,sp h,sp Rk,c N =ψ N (6.1.11-2)( 2 )2 3 1.5h,sp ef ψ = h h ≤ (6.1.11-3)
式中Rd,sp N ─混凝土劈裂破坏受拉承载力设计值；
Rk,sp N ─混凝土劈裂破坏受拉承载力标准值；
Rk,c N ─混凝土锥体破坏时的受拉承载力标准值，按公式(6.1.3-2)计算，
但c,N A 、o
c,N A 计算中的cr,N C 和cr,N C 应由cr,sp C =2hef(扩孔型锚栓)、
3hef(膨胀型锚栓)和cr,sp cr,sp S = 2C 替代；
Rsp γ ─混凝土劈裂破坏受拉承载力分项系数，按表4.2.6 采用；
h,sp ψ ─构件厚度h 对劈裂抗力的影响系数。
6.2 受剪承载力计算
6.2.1 锚固受剪承载力应按表 6.2.1 规定计算：

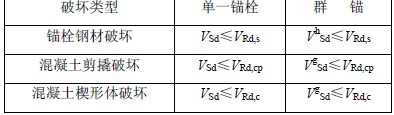

表6.2.1 锚固受剪承载力设计规定
表中Vh
Sd ─群锚中剪力最大锚栓的剪力设计值；
Vg
Sd ─群锚总剪力设计值；
VRd,s─锚栓钢材破坏时的受剪承载力设计值；
VRd,c─混凝土楔形体破坏时的受剪承载力设计值；
VRd,cp─混凝土剪撬破坏时的受剪承载力设计值。
6.2.2 锚栓或植筋钢材破坏时的受剪承载力设计值 VRd,s 应按下列规定计算：
Rd,s Rk,s Rs,v V = V γ (6.2.2-1)
式中Rk,s V ─锚栓或植筋钢材破坏时的受剪承载力标准值；
Rs,v γ ─锚栓或植筋钢材破坏时的受剪承载力分项系数， Rs,v γ 按表4.2.6 采
用。
1. 无杠杆臂的纯剪， Rk,s V 按下式计算：
VRk,s=0.5Asfstk (6.2.2-2)
29
式中fstk─锚栓或植筋极限抗拉强度标准值，按表3.2.2 和表3.2.3 采用；
As─锚栓或植筋应力段截面面积较小值。
注：对于群锚，若锚栓钢材延性较低（拉断伸长率≤8%），VRk,s 应乘以0.8 的降低系数。
2. 有杠杆臂的拉、弯、剪复合受力， Rk,s V 可按下列公式计算：
M O V M / l Rk,s Rk,s =α (6.2.2-3)
(1 / ) Rk,s Rk,s sd Rd,s M = M o − N N (6.2.2-4)
Rk,s el stk M o = 1.2W f (6.2.2-5)
式中l0─杆杠臂计算长度，当用垫圈和螺母压紧在混凝土基面上时（图
6.2.2-1a），l0= l，无压紧时（图6.2.2-1b），l0= l+0.5d；
M α ─被连接件约束系数，无约束时（图6.2.2-2a） M α =1，有约束时（图
6.2.2-2b） M α =2。
o
Rk,s M ─单根锚栓抗弯承载力标准值；
sd N ─单根锚栓轴拉力设计值；
NRd,s─单根锚栓钢材破坏受拉承载力设计值；Wel─锚栓截面抵抗矩。
6.2.3 构件边缘受剪（c<10hef）混凝土楔形体破坏(图2.1.14、图6.2.5、图6.2.6)时，
受剪承载力设计值VRd,c 应按下列公式计算：
Rd,c Rk,c Rc,v V = V γ (6.2.3-1)
s,v h,v α,v ec,v ucr,vc,vc,vRk,c Rk,c ψ ψ ψ ψ ψ oo
AAV = V (6.2.3-2)
式中Rk,s V ─构件边缘混凝土破坏时受剪承载力标准值；Rc,v γ ─构件边缘混凝土破坏时受剪承载力分项系数， Rc,v γ 按表4.2.6 采用；oRk,c V ─开裂混凝土，单根锚栓垂直构件边缘受剪，混凝土理想楔形体破坏
时的受剪承载力标准值，按6.2.4 条规定计算；
A°c,v─单根锚栓受剪，在无平行剪力方向的边界影响、构件厚度影响或相
邻锚栓影响，混凝土破坏理想楔形体在侧向的投影面面积，按6.2.5
条规定计算；
Ac,v─群锚受剪，混凝土破坏楔形体在侧向的投影面面积，按6.2.6 条规
定计算；
s,v ψ ─边距比c2/c1 对受剪承载力的降低影响系数，按6.2.7 条规定计算；
h,v ψ ─边距与厚度比c1/h 对受剪承载力的提高影响系数，按6.2.8 条规定
计算；
α,v ψ ─剪力角度对受剪承载力的影响系数（图6.2.9），按6.2.9 条规定计算；
ec,v ψ ─荷载偏心ev 对群锚受剪承载力的降低影响系数，按6.2.10 条规定计
算；ucr,v ψ ─未裂混凝土及锚区配筋对受剪承载力的提高影响系数，按6.2.11条规定取用。
6.2.4 开裂混凝土，单根锚栓垂直于构件边缘受剪，混凝土楔形体破坏时的受剪承载力标准值o
Rk,c V 应由试验确定，在符合产品标准及本规程有关规定的情况下，可按
下式计算：
1.510.2 V 0.45 d ( l / d ) f c Rk,c nom f nom cu,k o = （N） (6.2.4)
式中dnom─锚栓外径(mm)；lf─剪切荷载下锚栓的有效长度(mm)，可取lf≤hef且lf≤8d。
6.2.5 单根锚栓受剪，在无平行剪力方向的边界影响、构件厚度影响或相邻锚栓影
31响，混凝土破坏楔形体在侧向的投影面面积A°c,v (图6.2.5)，应按下式
6.2.6 群锚受剪，混凝土破坏楔形体在侧面的投影面面积Ac,v，应按下列规定计算：
1）单栓，位于构件角部，h＞1.5c1, c2≤1.5c1 时（图6.2.6-1）
Ac,v=1.5c1(1.5c1+c2) (6.2.6-1)
2）双栓，位于构件边缘，厚度较小，h≤1.5c1, s2≤3c1 时（图6.2.6-2）
Ac,v=(3c1+s2)h (6.2.6-2)
3） 四栓，位于构件角部，厚度较小，h≤1.5c1, s2≤3c1, c2≤1.5c1 时(图6.2.6-3)
Ac,v=(1.5c1+s2+c2)h (6.2.6-3)
6.2.7 边距比c2/c1对受剪承载力的降低影响系数 s,v ψ ，应按下式计算：
11.50.7 0.312s,v = + ≤cc ψ (6.2.7)
6.2.8 边距与构件厚度比 c1/h 对受剪承载力的提高影响系数h,v ψ ，应按下式计算：
(1.5 1 )1/ 3 1h,v = ≥hc ψ (6.2.8)
6.2.9 剪力与垂直于构件自由边方向轴线之夹角α （图6.2.9）对受剪承载力的影响
系数α,v ψ ，应按下式计算：
2.01/(cos 0.5sin )1.0α,vα,vα,v== +=ψψ α αψ(90 α 180 )(55 α 90 )(0 α 55 )o o
o oo o≤ ≤< <≤ ≤(6.2.9)
6.2.10 荷载偏心对群锚受剪承载力的降低影响系数 ec,v ψ ，应按下式计算：
11 2 / 311ec,v ≤+=e c vψ (6.2.10)
式中ev─剪力合力点至受剪锚栓重心的距离。
6.2.11 未裂混凝土及锚固区配筋对受剪承载力的提高影响系数 ucr,v ψ ，应按下列规
定采用：
= ucr,v ψ 1.0 ，边缘为无筋的开裂混凝土
= ucr,v ψ 1.2 ，边缘配有φ ≥12mm直筋的开裂混凝土
= ucr,v ψ 1.4 ，未裂混凝土，或边缘配有φ ≥ 12mm 直筋及a ≤ 100mm 箍筋的开裂
混凝土
6.2.12 混凝土剪撬破坏(图 2.1.15)时的受剪承载力设计值VRd,cp，应按下列公式计
算：
Rd,cp Rk,cp Rcp V =V γ (6.2.12-1)
VRk,cp=kNRk,c (6.2.12-2)
33
式中 Rk,cp V ─混凝土剪撬破坏时的受剪承载力标准值；
Rcp γ ─混凝土剪撬破坏时的受剪承载力分项系数， Rcp γ 按表4.2.6 采用；
k─锚固深度hef 对VRk,cp 影响系数，当hef＜60mm 时，取k =1.0，当
hef≥60mm 时，取k =2.0。
6.3 拉剪复合受力承载力计算
6.3.1 拉剪复合受力下锚栓或植筋钢材破坏时的承载力，应按下列公式计算：
( ) ( )2 1
Rd,s2 sdRd,ssd + ≤VVNN h h(6.3.1-1)
Rd,s Rk,s Rs,N N = N /γ (6.3.1-2)
Rd,s Rk,s Rs,V V =V /γ (6.3.1-3)
6.3.2 拉剪复合受力下混凝土破坏时的承载力，应按下列公式计算：
( ) ( )1.5 1Rd,c1.5 sdRd,csd + ≤VVNN g g(6.3.2-1)Rd,c Rk,c Rc,N N = N /γ (6.3.2-2)Rd,c Rk,c Rc,V V = V /γ (6.3.2-3)
34
7 锚固抗震设计
7.0.1 有抗震设防要求的锚固连接所用之锚栓，应选用化学植筋和能防止膨胀片松
驰的扩孔型锚栓或扭矩控制式膨胀型锚栓，不应选用锥体与套筒分离的位移控制式
膨胀型锚栓。
7.0.2 抗震设计锚栓布置，除应遵守本规程第8 章有关规定外，宜布置在构件的受
压区、非开裂区，不应布置在素混凝土区；对于高烈度区一级抗震之重要结构构件
7.0.4 锚固连接地震作用内力计算应按现行国家标准《建筑抗震设计规范》GB50011进行。
7.0.5 抗震设计时，地震作用下锚固承载力降低系数k 应由锚栓生产厂家通过系统的试验认证后提供，在无系统试验情况下，可按表7.0.5 采用；承载力抗震调整系数RE γ ，取1.0。
表7.0.5 地震作用下锚固承载力降低系数k的锚固连接，宜布置在有纵横钢筋环绕的区域。7.0.3 抗震锚固连接锚栓的最小有效锚固深度宜满足表 7.0.3 的规定，当有充分试验依据及可靠工程经验并经国家指定机构认证许可时可不受其限制。
表 7.0.3 锚栓最小有效锚固深度hef,min
7.0.6 锚固连接抗震设计，应合理选择锚固深度、边距、间距等锚固参数，或采用
有效的隔震和消能减震措施，控制为锚固连接系统延性破坏。对于受拉、边缘受剪、
拉剪组合之结构构件，不得出现混凝土基材破坏及锚栓拔出破坏。当控制为锚栓钢
材破坏时，锚固承载力应满足下列要求：
混凝土锥体破坏情况 NRd,c≥NRd,s (7.0.6-1)
混凝土劈裂破坏情况NRd,sp≥NRd,s (7.0.6-2)
拔出破坏情况NRd,p≥NRd,s (7.0.6-3)
混凝土剪坏情况VRd,c≥VRd,s (7.0.6-4)
混凝土撬坏情况VRd,cp≥VRd,s (7.0.6-5)
7.0.7 除化学植筋外，地震作用下锚栓应始终处在受拉状态下，锚栓最小拉力Nsk,min
宜满足下式要求：
Nsk, min≥0.2Ninst (7.0.7)
式中Ninst ─考虑松驰后，锚栓的实有预紧力。
7.0.8 新建工程采用锚栓锚固连接时，锚固区应具有下列规格的钢筋网：
对于重要的锚固，直径不小于 8mm，间距不大于150mm；
对于一般锚固，直径不小于6mm，间距不大于150mm。
36
8 构造措施
8.0.1 混凝土基材的厚度 h 应满足下列规定：
1. 对于膨胀型锚栓和扩孔型锚栓，h≥1.5hef 且h ＞100mm；
2. 对于化学植筋，h≥hef+2do 且h＞100mm，其中hef 为锚栓的埋置深度，d0
为锚孔直径。
8.0.2 群锚锚栓最小间距值 smin 和最小边距值cmin，应由厂家通过国家授权的检测
机构检验分析后给定，否则不应小于下列数值：
1. 膨胀型锚栓：smin≥10dnom；cmin≥12dnom；
2.扩孔型锚栓：smin≥8dnom；cmin≥10dnom；
3.化学植筋：smin≥5d；cmin≥5d。
其中 dnom 为锚栓外径。
8.0.3 锚栓在基材结构中所产生的附加剪力 VSd,a 及锚栓与外荷载共同作用所产生
的组合剪力VSd，应满足下列规定：
VSd,a ≤0.16ftbh0 (8.0.3-1)
Vsd ≤VRd,b (8.0.3-2)
式中VRd，b ─基材构件受剪承载力设计值；
ft
─基材混凝土轴心抗拉强度设计值；
b ─构件宽度；
h0 ─构件截面计算高度。
8.0.4 锚栓不得布置在混凝土的保护层中，有效锚固深度 hef 不得包括装饰层或抹
灰层(图8.0.4)。
8.0.5 处在室外条件的被连接钢构件，其锚板的锚固方式应使锚栓不出现过大交变
温度应力，在使用条件下，应控制受力最大锚栓的温度应力变幅△σ=σmax -σmin
≤100MPa。
8.0.6 一切外露的后锚固连接件，应考虑环境的腐蚀作用及火灾的不利影响，应有
可靠的防腐、防火措施。
9 锚固施工与验收
9.1 基本要求
9.1.1 锚栓的类别和规格应符合设计要求，应有该产品制造商提供的产品合格证书
和使用说明书，且应根据相关产品标准的有关规定进行施工和验收。
9.1.2 锚栓安装时，锚固区基材应符合下列要求：
1 混凝土强度应满足设计要求，否则应修订锚固参数。
2 表面应坚实、平整，不应有起砂、起壳、蜂窝、麻面、油污等影响锚固承载
力的现象；
3 若设计无说明，在锚固深度的范围内应基本干燥。
9.1.3 锚栓安装方法及工具应符合该产品安装说明书的要求。
9.2 锚孔
9.2.1 锚孔应符合设计或产品安装说明书的要求，当无具体要求时，应符合表9.2.1-1
和9.2.1-2 的要求。

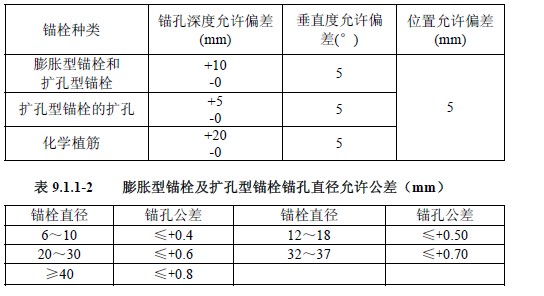

表 9.2.1-1 锚孔质量的要求
9.2.2 对于膨胀型锚栓和扩孔型锚栓的锚孔，应用空压机或手动气筒吹净孔内粉屑；
对于化学植筋的锚孔，应先用空压机或手动气筒彻底吹净孔内碎碴和粉尘，再用丙
酮擦拭孔道，并保持孔道干燥。
9.2.3 锚孔应避开受力主筋，对于废孔，应用化学锚固胶或高强度等级的树脂水泥
39
砂浆填实。
9.3 锚栓的安装与锚固
9.3.1 锚栓的安装方法，应根据设计选型及连接构造的不同，分别采用预插式安装
(图9.3.1-1)、穿透式安装（图 9.3.1-2）或离开基面的安装（图9.3.1-3）。
9.3.2 锚栓安装前，应彻底清除表面附着物、浮锈和油污。
9.3.3 扩孔型锚栓和膨胀型锚栓的锚固操作应按产品说明书的规定进行。
9.3.4 化学植筋的安装应根据锚固胶施用形态（管装式、机械注入式、现场配制式）
和方向（向上、向下、水平）的不同采用相应的方法。化学植筋的焊接，应考虑焊
接高温对胶的不良影响，采取有效的降温措施，离开基面的钢筋预留长度应≥20d，
且≥200mm。
9.3.5 化学植筋置入锚孔后，在固化完成之前，应按照厂家所提供的养生条件进行固
化养生，固化期间禁止扰动。
9.3.6 后锚固连接施工质量应符合设计要求和产品说明书的规定，当设计无具体要
求时，应符合表9.3.6 的要求。
表 9.3.6 锚固质量要求
9.4 锚固质量检查与验收
9.4.1 锚固质量检查应包括下述内容：
1、文件资料检查；
2、锚栓、锚固胶的类别、规格是否符合设计和标准要求；
3、锚栓的位置是否符合设计要求；
4、基材混凝土强度是否符合设计要求；
40
5、锚孔质量检查；
6、锚固质量；
7、群锚纵横排列应符合规定，安装后的锚栓外观应整齐洁净；
8、按附录A 对锚栓的实际抗拔力进行抽样检验。
9.4.2 文件资料检查应包括：设计施工图纸及相关文件、锚固胶的出厂质量保证书
（或实检证明，其中应有主要组成及性能指标，生产日期，产品标准号等等）、锚
杆的质量合格证书（含钢号、尺寸规格等等）、施工工艺记录及操作规程和施工自
检人员的检查结果等文件。
9.4.3 锚孔质量检查应包括下述内容：
1、锚孔的位置、直径、孔深和垂直度，当采用预扩孔扩孔型锚栓时，尚应检
查扩孔部分的直径和深度；
2、锚孔的清孔情况；
3、锚孔周围混凝土是否存在缺陷、是否已基本干燥，环境温度是否符合要求；
4、钻孔是否伤及钢筋。
9.4.4 锚固质量的检查应符合下列要求：
1、对于化学植筋应对照施工图检查植筋位置、尺寸、垂直（水平）度及胶浆
外观固化情况等；用铁钉刻划检查胶浆固化程度，以手拔摇方式初步检验被连接件
是否锚牢锚实等。
2、膨胀型锚栓和扩孔型锚栓应按设计或产品安装说明书的要求检查锚固深度、
预紧力控制、膨胀位移控制等。
9.4.5 锚固工程验收，应提供下列文件和记录：
1、设计变更；
2、锚栓的质量合格证书、产品安装（使用）说明书和进场后的复验报告；
3、锚固安装工程施工记录；
4、锚固工程质量检查记录；
5、锚栓抗拔力现场抽检报告；
6、分项工程质量评定记录；
7、工程重大问题处理记录；
8、竣工图及其他有关文件记录。
41
附录A 锚固承载力现场检验方法
A.1 基本规定
A.1.1 混凝土结构后锚固工程质量应进行抗拔承载力的现场检验。
A.1.2 锚栓抗拔承载力现场检验可分为非破坏性检验和破坏性检验。对于一般结构
及非结构构件，可采用非破坏性检验；对于重要结构构件及生命线工程非结构构件，
应采用破坏性检验。
A.2 试样选取
A.2.1 锚固抗拔承载力现场非破坏性检验可采用随机抽样办法取样。
A.2.2 同规格，同型号，基本相同部位的锚栓组成一个检验批。抽取数量按每批锚
栓总数的1‰计算，且不少于3 根。
A.3 检验设备
A.3.1 现场检验用的仪器、设备，如拉拔仪、x-y 记录仪、电子荷载位移测量仪等，
应定期检定。
A.3.2 加荷设备应能按规定的速度加荷，测力系统整机误差不应超过全量程的 ±
2%。
A.3.3 加荷设备应能保证所施加的拉伸荷载始终与锚栓的轴线一致。
A.3.4 位移测量记录仪宜能连续记录。当不能连续记录荷载位移曲线时，可分阶段
记录，在到达荷载峰值前，记录点应在10 点以上。位移测量误差不应超过0.02mm。
A.3.5 位移仪应保证能够测量出锚栓相对于基材表面的垂直位移，直至锚固破坏。
A.4 检验方法
A.4.1 加荷设备支撑环内径Do 应满足下述要求：化学植筋Do≥max(12d，250mm)，
膨胀型锚栓和扩孔型锚栓Do≥4hef 。
A.4.2 锚栓拉拔检验可选用以下两种加荷制度：
1. 连续加载，以匀速加载至设定荷载或锚固破坏，总加荷时间为2min～3min。
2. 分级加载，以预计极限荷载的10%为一级，逐级加荷，每级荷载保持1min～
2min，至设定荷载或锚固破坏。
A.4.3 非破坏性检验，荷载检验值应取 0.9Asfyk及 0.8 Rk ,c N 计算之较小值。Rk ,c N 为
非钢材破坏承载力标准值，可按6.1 节有关规定计算。
42
A.5 检验结果评定
A.5.1 非破坏性检验荷载下，以混凝土基材无裂缝、锚栓或植筋无滑移等宏观裂损
现象，且2min 持荷期间荷载降低≤5％时为合格。当非破坏性检验为不合格时，应
另抽不少于3 个锚栓做破坏性检验判断。
A.5.2 对于破坏性检验，该批锚栓的极限抗拔力满足下列规定为合格：
u sdc
Rm N ≥[γ ]N (A.5.2-1)Rk,*
cRmin N ≥ N (A.5.2-2)
式中sd N ─锚栓拉力设计值；
c
Rm N ─锚栓极限抗拔力实测平均值；
c
Rmin N ─锚栓极限抗拔力实测最小值；
Rk,* N ─锚栓极限抗拔力标准值，根据破坏类型的不同，分别按6.1 节有关
规定计算；
[ ] u γ ─锚固承载力检验系数允许值，近似取[ ] u γ R* =1.1γ ， R* γ 按表4.2.6
取用。
A.5.3 当试验结果不满足 A.5.1 条及A.5.2 条相应规定时，应会同有关部门依据试
验结果，研究采取专门措施处理。
43
本规程用词用语说明
1、为了便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：
1）表示很严格，非这样做不可的用词：
正面词采用“必须”；反面词采用“严禁”。
2）表示严格，在正常情况下均应这样做的用词：
正面词采用“应”；反面词采用“不应”或“不得”。
3）表示允许稍有选择，在条件许可时首先这样做的用词：
正面词采用“宜”；反面词采用“不宜”。
表示有选择，在一定条件下可以这样做的，采用“可”。
2、规程中指定应按其他有关标准、规程执行时，写法为：
“应符合…...的规定”或“应按……执行”。
