路文化中心即将完工并进行竣工验收。在初步验收时发现设计有局部不合理之处。四层6-7轴、C-D轴有一个夹层，层高3.0m（结构标高2.95m），由于梁高350*1000，下面净高仅1.95m，导致门高无法达到原设计高度（门高2100）；地下室5-6轴、J-H轴人防密闭室东面墙距2#楼梯防火门的墙过近，密闭门（BFM1220-15）开启后碰2#楼梯防火门的墙，并碰楼梯间的休息平台梁，门无法开直，影响到人员的进出。
为此建设方建议浦东设计院调整修改。与设计院联系后，浦东设计院4月28日出图，发来电子版工程设计变更通知单。对四层6-7轴、C-D轴范围JKL1、JKL2梁进行调整，在二根梁的内侧新浇捣200*650的梁，然后对原有梁图示型式凿除。对地下室5-6、J-H轴2#楼梯休息平台梁的内侧增加250*350梁，然后凿除。
对设计院图纸进行研究讨论后，5月6日到设计院向黄工沟通，提议C35细石混凝土改为无收缩高强灌浆料，采用无收缩高强灌浆料，可缩短施工周期，在蓝图中修改。按照有关资料说明：无收缩高强灌桨料在现场加入一定量水搅拌均匀后即可使用。24h强度能达到C20，3d强度能达到C40，质量可靠性大大提高。应该是较好的选择。5月8日又与设计院黄工对支撑形式进行咨询。
为安全起见，制定以下施工方案。
四层6-7轴、C-D轴范围JKL1、JKL2梁施工步骤如下：
  1）梁与柱交接处位置墙体凿除，凿出柱钢筋面，原有砼梁接触面凿毛。
  2）按规范要求进行化学植筋（植筋采用A级胶）。
     3）楼层钢管脚手支撑加固，由于紧靠楼梯平台，拟按如图形式支撑；为安全起见，三层也加以支撑。

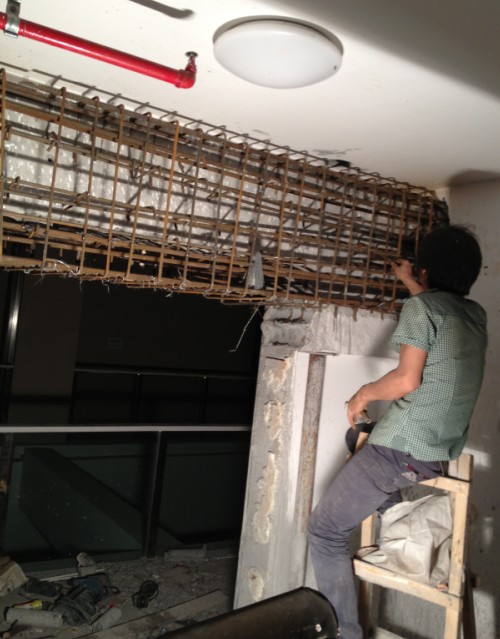

     4）切割原有大梁30㎝，梁钢筋与种植钢筋焊接，单面焊10d，箍筋与原有钢筋焊接（施工过程中观察梁结构是否有开裂等现象，有变化随时采取措施）。
5）支撑模板，梁模板与原有梁拉结牢固，防止模板位移。
6）浇灌无收缩高强灌浆料。
7）二天后拆模，灌浆料浇水养护。
10）进场材料须有质量证明单，每道工序须经施工员检验，报请监理验收签字，方可进行下一道工序 的施工。资料归档。
