外包型钢加固多层房屋独立柱做法

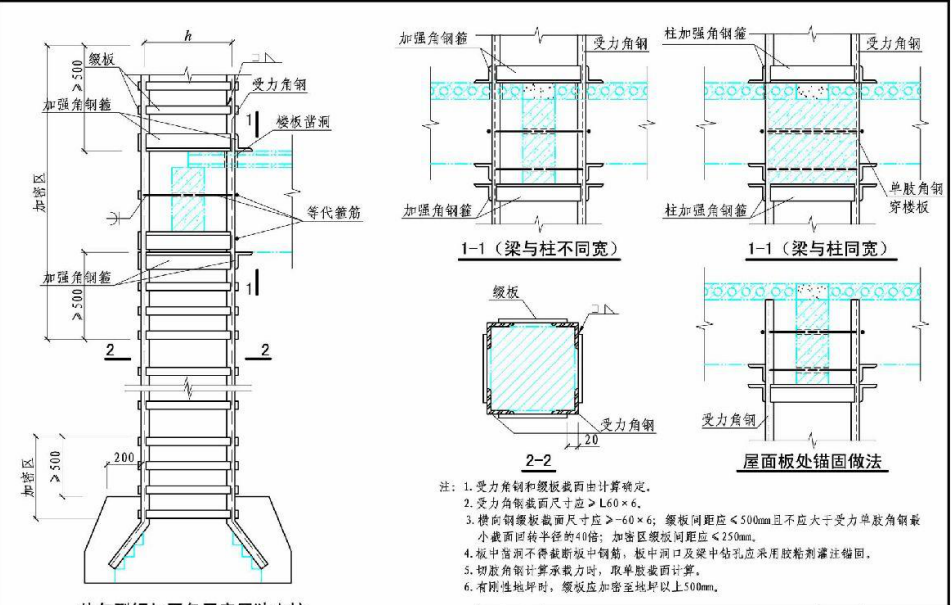

上次发布过 砌体结构外包型钢加固法的介绍说明了此加固法的优缺点适用范围今天在分享一篇外包型钢加固多层房屋独立柱做法，如下图

注意事项

1.受力角钢和缀板截面由计算确定

2受力角钢截面尺寸应L160*6

3横向钢缀板截面尺寸应-L60*6，缀板间距应500mm且不应大于受力单肢角钢最小截面回转半径的40倍，加密区缀板间距250mm

4.板中凿洞不得截断板中钢筋，板中洞口及梁中钻孔应采用胶粘结剂灌注锚固

5.切胶角钢计算承载力时，取单胶截面计算

6.有刚性地坪时，缀板应加密至地坪上500mm
