外包型钢加固单层厂房独立柱做法

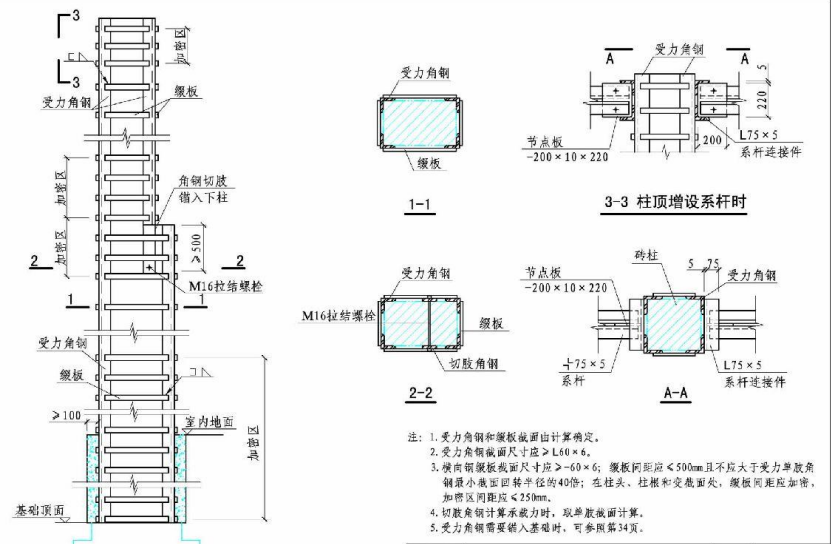

外包型钢加固单层厂房独立柱做法如下图

注意事项

1.受力角钢和缀板截面由计算确定

2受力角钢截面尺寸应L160*6

3横向钢缀板截面尺寸应-L60*6，缀板间距应500mm且不应大于受力单肢角钢最小截面回转半径的40倍，在柱头，柱根和变截面处。缀板间距加密，加密区缀板间距250mm

4切肢角钢计算承载力时，取单肢截面计算

5受力角钢需要锚入基础时，可产照之前发布的做法
