砌体结构加固节点详图

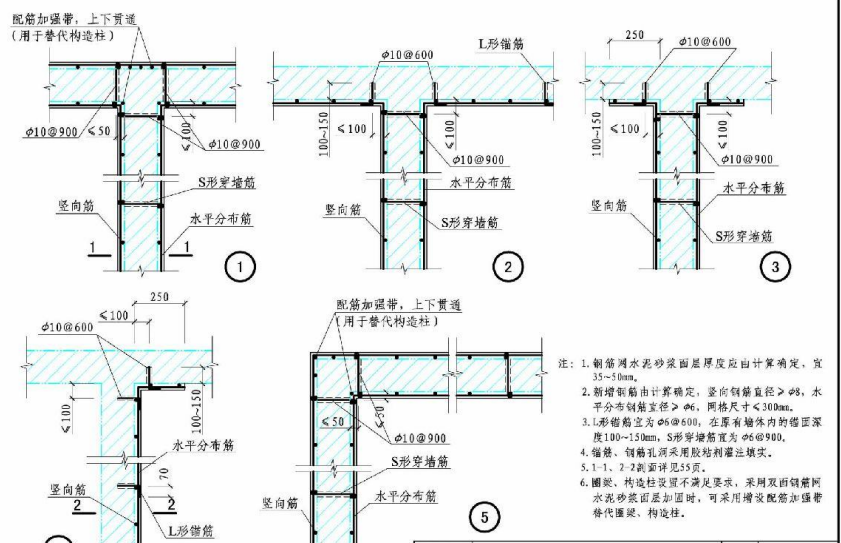

砌体结构墙体加固做法节点详图如下

注意事项

1.钢筋网水泥砂浆面层厚度应由计算确定，宜35-50mm

2.新增钢筋由计算确定，竖向钢筋直径应为8,水平分布钢筋直径6 网格尺寸300mm

3.L形箍筋宜为8@600.在原有墙体内锚固深度100-1250MM，S形穿墙钢筋宜为8@900

4.锚筋及连接钢筋空洞采用胶粘剂灌注填实

5.圈梁，构造柱设置不满足要求。采用双面钢筋网水泥砂浆面层加固时，可采用增设配筋加强带替代圈梁、构造柱
