摘要：喜利得植筋加固系统组成及植筋应用
关键词：喜利得植筋系统
喜利得公司总部在瑞士，针对建筑结构植筋加固，喜利得提供系统的解决方案。
其系统包括：
1)测量定位系统、
2)钻孔及凿破系统、
3)紧固系统(其中包括射钉直接固定系统、
锚栓和植筋固定系统、安装系统)、
4)切割系
统、
5)防火和泡沫封堵系统。本文只对紧固系统中的植筋固定系统做简单论述。喜利得植筋系统由HY-150植筋胶或RE500植筋胶(500ml／包)和 2500手动注射器及清孔工具组成。H~M50植筋技术是化学快速固定系统，其药剂包由A、B两组分组成。A组分由有机物聚氨甲基丙烯酸乙脂和无机物水泥质组成，B组分由高效硬化剂和水组成。因为聚氨甲基丙烯酸乙脂是高分子量甲基与碳原子单键连接形成的高分子化合物，化学键能量大，不易因断裂而发生化学性质变化，所以其除具有良好的锚固性能、抗震性能外，还具有50年长期性、抗焊接性能、良好的防火性能。HY-150植筋系统破坏型式有：1)钢材破坏、2)钢材同胶粘剂界面粘接破坏、3)胶粘剂与混凝土界面破坏、4)混凝土劈裂破坏。劈裂破坏是因为后植钢筋距离混凝土边缘或

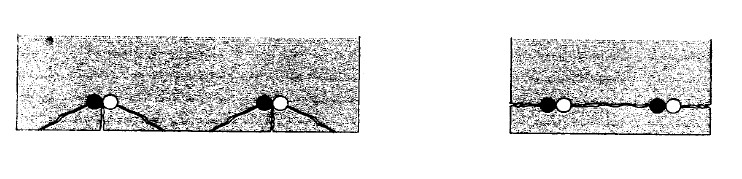

后植钢筋之间距离太近造成的破坏模式，其破

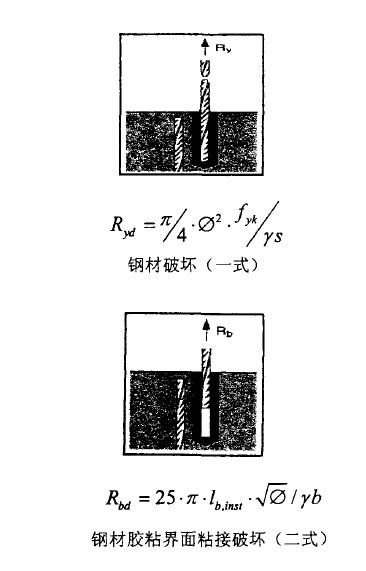

欧洲规范为防止此类破坏发生，采用限定后植筋间、边距的方法加以控制，具体为最小间距S≥5d、最小边距≥5d，其中d为后植钢筋直径。新出版的《混凝土后锚固技术规程》JGJ 145—2004中也按此采用。前三种破坏图示及承载力计算公式见下图。

连接破坏的设计承载力Rd= {Ryd；Rbd；Rcd}(四式)式中：RVd一钢材强度设计值；Rbd一胶与钢筋的粘结强度的设计值：Rc(卜胶与混凝土的粘结强度设计值；Fyk一为钢筋屈服强度特征值；Fck_-为28天龄期混凝土的圆柱体抗压强度，转换为立方体强度乘以1．25；Y b一为胶粘剂的材料安全系数，取1．5；Y c一为混凝土的材料安全系数，取1．5；Y s一为钢筋的材料安全系数，取1．15；一为钢筋直径：D一为钻孔直径；L ．。 一钢筋埋深根据一至四式计算出HY一150植筋胶种植钢筋的屈服埋深。以上公式是由瑞士联邦技术学院的Marti教授根据综合测试数据的分析而完成的，由二式可看出钢筋植筋增加一倍只会使粘结强度增加40％。HY_一150植筋施工过程：1)首先用气动式电锤钻孔，为避免对基材造成严重的扰动及破坏，宜凿除钢筋保护层，露出原结构配筋。
2)利用清孔设备清孔，并应用毛刷刷孔，确保孔壁无尘。
3)用MD2500胶枪注胶，搅拌头插入孔底，确保注胶时先从孔底部开始，边扣扳机边慢慢提升胶枪，注胶深度为2／3孔深。
4)旋转植入钢筋，规定时间待胶固化如20℃时，为50min。5)固化后可进行钢筋焊接及绑扎、模板支模、混凝土浇筑等后续工作。未使用完胶带搅拌头保存，下次使用时更换一个新搅拌头即可继续使用。HY一150植筋胶虽性能卓越，但它也有局限性，如只能用于干燥混凝土粗糙孔 的植筋。另外因凝固块，在大孔径植筋中受操作时间限制，应用范围在孔径为3Lmm及以下为满足施工现场的多变性，喜利得又推出I 一5o0植筋胶。其与HY—l50植筋胶一样采用双组分包装，MD2500注射器注胶。RE一500植筋胶也具有长期性、抗焊接性能、防火性能、良好的锚固性能、抗震性能。区别于HY—l50植筋胶的是：它的粘结力强，水钻成孔的光滑孔壁也同样适用：凝固时间较长，如20℃时需要12h，为大孔径植筋提供充足的操作时间，最大植筋孔径为O80mm。另外在潮湿和水下也表现出良好的锚固性能。喜利得植筋技术，使用于建筑物的改建和扩建，特点是：浅埋深高强度，满足承载力要求和抗震动要求：具有抗高温性能，现场焊接操作时不必采用降温措施；双组分包装同步注射，确保配比准确：当基材潮湿或津水时，更有适用于水下的植筋胶RE一5o0，不必特殊处理就可直接应用；50年长期性能满足建筑耐久年限要求。喜利得植筋技术已经受到越来越多的施工企业、设计单位、建设单位的认同，是值得在建筑工程中推广应用的先进技术。
