混凝土梁裂缝加固处理技术

1．工程概况
xx工程于xx年xx月开始施工，xx年竣工验收xx年对博湖西泵站做安全检测时，发现5}}机组二根电机大梁(截面尺寸为550 X
1000ram，净跨5000mm )跨中出现1～3mm的横向裂缝，长度几乎延伸至整个梁的高度，部分支座端呈现局部裂缝。为保证泵站长期稳定运行，需对电机大梁做加固处理。

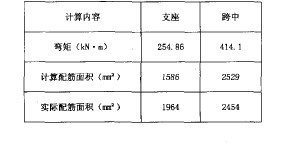

2．复核计算与原因分析根据安全鉴定结果，得知电机大梁参数如下：钢筋强度设计值为210N／mm ；砼(200#)强度设计值为7．5N，mm ；砼平均碳化深度为30mm。结构复核计算如下表所示：．

裂缝开展宽度验算、斜截面抗剪复核及抗扭复核计算均满足要求。电机大梁箍筋采用 8@400，不满足抗震规范对
箍筋最大间距的要求。计算结果表明，除跨中配筋略偏小和箍筋间距过大以外，其它均满足设计要求。电机大梁跨中出现裂缝，分析原因可能有以下几方面：
①强度不满足要求。http://www.shjgu.com/
② 因为六台机组只有 机组处的电机大梁出现裂缝，可能在施工过程中存在缺陷。3．加固设计为了使泵站能够长期安全稳定地运行，需要对该电机大梁做加固处理。经综合比较，决定采用粘贴纤维复合材料加固法，根据《混凝土结构加固设计规范》(GB50367-2006)中受弯构件正截面加固计算公式做结构补强计算，并根据规范中的构造规定进行加固设计。

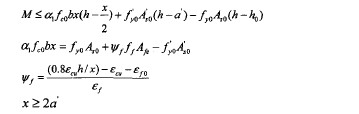

3 1加固计算采用《混凝土结构加固设计规范》(GB50367—2006)中受弯构件正截面加固计算公式：

式中M为构建加固后弯矩设计值；x为等效矩形应力图形的混凝土受压区高度； 为原截面手拉钢筋和受压钢筋的抗

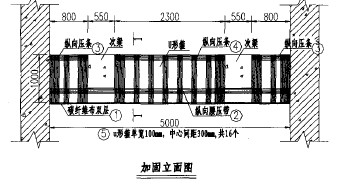

拉、抗压强度设计值 As。原截面受拉钢筋截面面积 Afe为纤维复合材的有效截面面积。带入相关设计参数值计算得：Af。=7．8mm ，计算所需的粘贴纤维面积较少，故按照构造要求进行加固设计。方案如
下图：
